مقدمه:
انتخاب و نصب صحیح سیم و کابل تنها به محاسبه سطح مقطع و افت ولتاژ محدود نمی‌شود؛ رعایت استانداردهای رنگ‌بندی برای ایمنی، عیب‌یابی سریع شبکه‌های توزیع و جلوگیری از خطرات برق‌گرفتگی کاملاً حیاتی است. در این مقاله، رنگ‌بندی استاندارد بین‌المللی و تفاوت‌های آن با عرف سیستم‌های برق‌کشی در بازار ایران را بررسی می‌کنیم.
استاندارد بین‌المللی (IEC) در برابر واقعیت بازار ایران
بر اساس استاندارد بین‌المللی کمیسیون الکتروتکنیکال (IEC)، رنگ‌بندی کابل‌های جریان متناوب (AC) به‌منظور یکپارچگی جهانی و کاهش خطاهای دیداری به‌روزرسانی شده است. با این حال، در بازار برق ایران و همچنین سیستم‌های جریان مستقیم (DC)، همچنان برخی رنگ‌های سنتی کاربرد وسیعی دارند و باید به آن‌ها توجه کرد.
۱. سیم فاز (Phase)؛ حامل جریان خطرناک
- استاندارد بین‌المللی IEC: رنگ‌های قهوه‌ای (فاز ۱)، مشکی (فاز ۲) و خاکستری (فاز ۳).
- واقعیت بازار ایران (جایگاه ویژه رنگ قرمز): در استانداردهای جدید بین‌المللی، استفاده از رنگ قرمز برای کابل‌های AC کنار گذاشته شده است. اما در بازار ایران، رنگ قرمز همچنان یکی از رایج‌ترین، پرفروش‌ترین و شناخته‌شده‌ترین رنگ‌ها برای سیم فاز (مخصوصاً در سیستم‌های تک‌فاز) محسوب می‌شود. در بسیاری از پروژه‌های ساختمانی داخلی، برق‌کاران به‌صورت پیش‌فرض از سیم قرمز به‌عنوان فاز اصلی استفاده می‌کنند.
۲. سیم نول (Neutral)؛ مسیر برگشت جریان
- رنگ استاندارد: آبی
- نکته فنی: سیم نول وظیفه برگرداندن جریان به منبع را بر عهده دارد. در تمام استانداردهای جدید و عرف بازار، رنگ آبی مختص نول است و تحت هیچ شرایطی نباید از آن برای انتقال فاز استفاده شود.
۳. سیم ارت (Earth/Ground)؛ محافظ جان تجهیزات و افراد
- رنگ استاندارد: ترکیبی از سبز و زرد (به‌صورت راه-راه)
- نکته فنی: این سیم به شبکه اتصال زمین متصل می‌شود و در صورت نشتی جریان، برق اضافی را به زمین منتقل می‌کند. استفاده از ترکیب سبز و زرد برای هر منظور دیگری در تابلوهای برق و سیم‌کشی‌ها کاملاً غیرمجاز و خطرآفرین است.

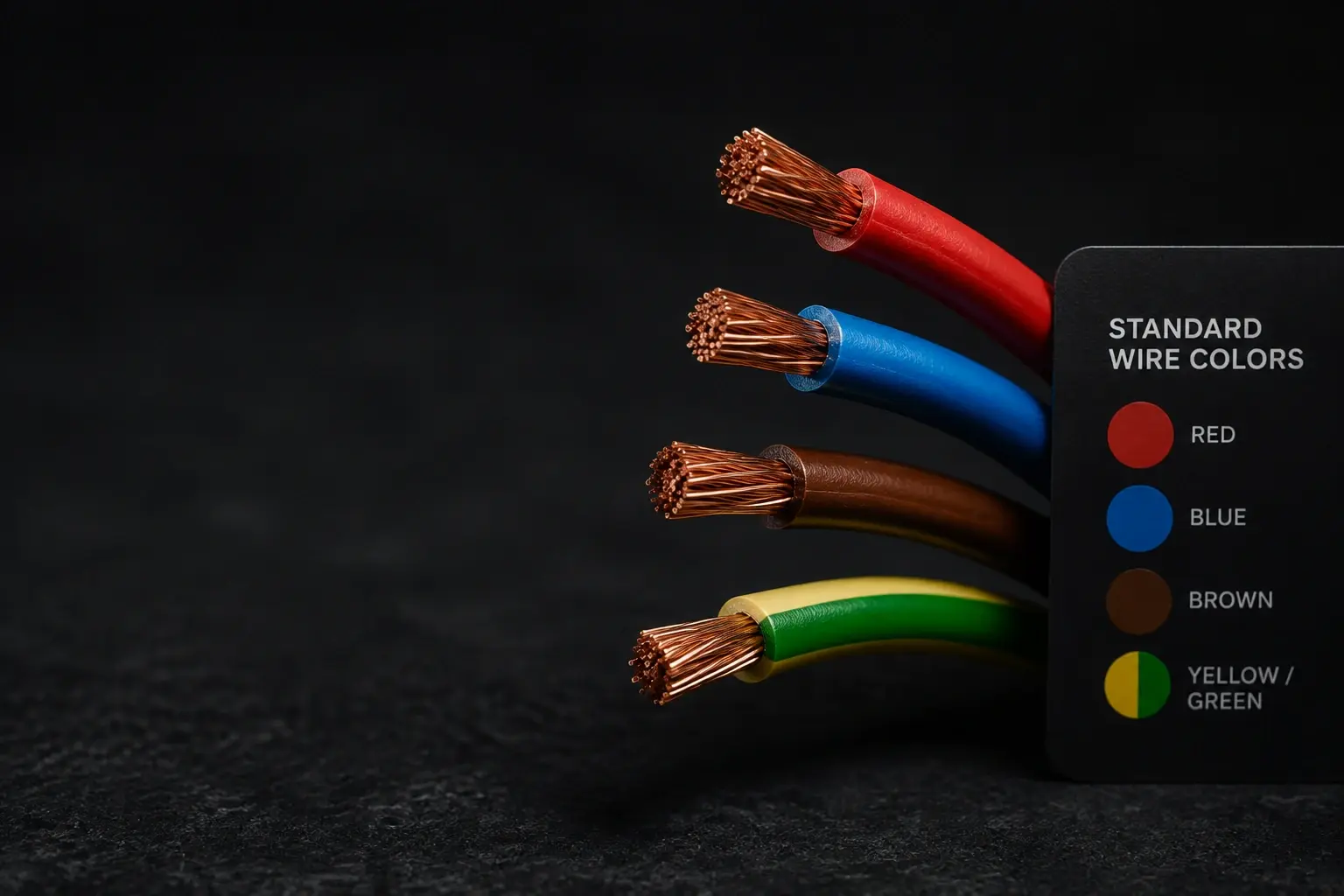

جدول خلاصه رنگ‌بندی سیم‌ها
content_copy
| نوع سیم / کاربرد | رنگ‌های استاندارد (IEC) | رنگ‌های رایج در عرف بازار ایران |
| فاز (L) | قهوه‌ای، مشکی، خاکستری | قرمز، مشکی، قهوه‌ای |
| نول (N) | آبی | آبی |
| ارت (PE) | سبز و زرد | سبز و زرد |
نتیجه‌گیری
شناخت زبان رنگ‌ها در سیم‌کشی، اولین قدم برای اجرای یک پروژه ایمن و استاندارد است. اگرچه استانداردهای جهانی (مثل IEC) به سمت حذف رنگ قرمز از مدارهای AC حرکت کرده‌اند، اما در نظر گرفتن عرف بازار ایران و کاربرد گسترده سیم قرمز، برای ارتباط مؤثر با تکنسین‌ها و جلوگیری از بروز حوادث در پروژه‌های داخلی ضروری است.
