معرفی و کاربرد سیم افشان ۴ (سیم قدرت و فرمان)
سیم افشان سایز ۴ به دلیل توانایی عبور جریان بالاتر نسبت به سایزهای ۲.۵، ستون فقرات سیم‌کشی سیستم‌های تهویه مطبوع (کولر گازی)، ماشین‌آلات صنعتی تک‌فاز و تابلوهای توزیع اصلی ساختمانی است. این سیم تعادل کاملی بین ظرفیت آمپراژ و سهولت در لوله‌گذاری ایجاد می‌کند.
کاربردهای اصلی سیم ۴ میلی‌متر مربع در صنعت و ساختمان
سیم‌کشی تجهیزات پرمصرف ساختمانی
- سیم‌کشی اصلی کولرهای گازی و سیستم‌های سرمایشی.
- مدارات تغذیه آشپزخانه‌های صنعتی.
- ورودی اصلی واحدهای مسکونی کوچک.

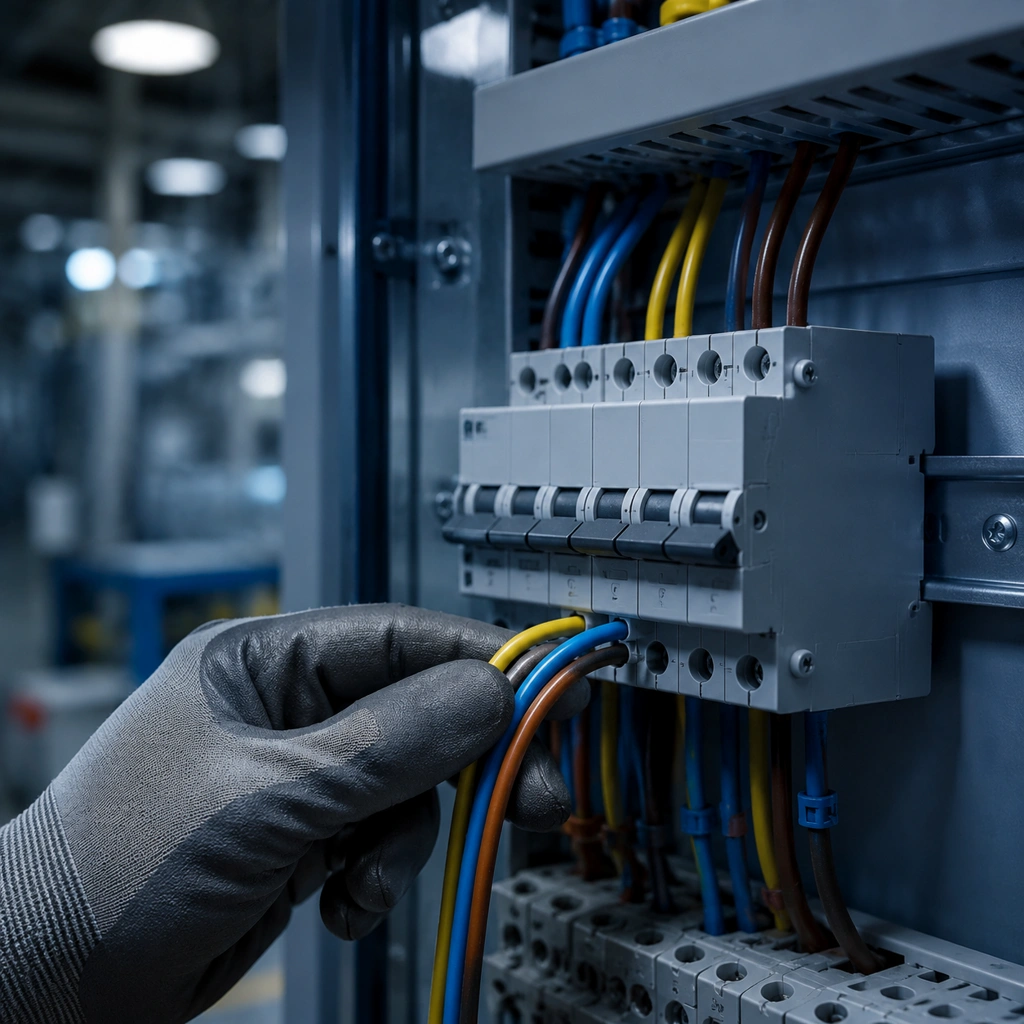

تابلوهای برق صنعتی و اتوماسیون
- اتصال کنتاکتورهای قدرت در تابلوهای فرمان.
- سیم‌کشی داخلی یو‌پی‌اس (UPS) و اینورترها.
- توزیع برق در داکت‌های صنعتی با تراکم بالا.
ماشین‌سازی و موتورهای الکتریکی
- تغذیه الکتروموتورهای تک‌فاز و سه‌فاز متوسط.
- سیم‌کشی داخلی تجهیزات پزشکی و آزمایشگاهی پرقدرت.
نکته سئو و فنی: ظرفیت جریان‌دهی سیم ۴ افشان در شرایط استاندارد (داخل لوله و دمای ۲۵ درجه) حدود ۲۵ تا ۳۰ آمپر است. همیشه افت ولتاژ را در طول مسیرهای بلند محاسبه کنید.
جدول مشخصات فنی سیم افشان ۴ میلی‌متر مربع (Technical Data)
| ویژگی فنی | مقدار استاندارد (Reference) |
| سطح مقطع نامی | ۴٫۰ میلی‌متر مربع (4 mm²) |
| کد مشخصه استاندارد | H07V-K / 60227 IEC 02 |
| استاندارد مرجع | ISIRI 607-3 / IEC 60227-3 |

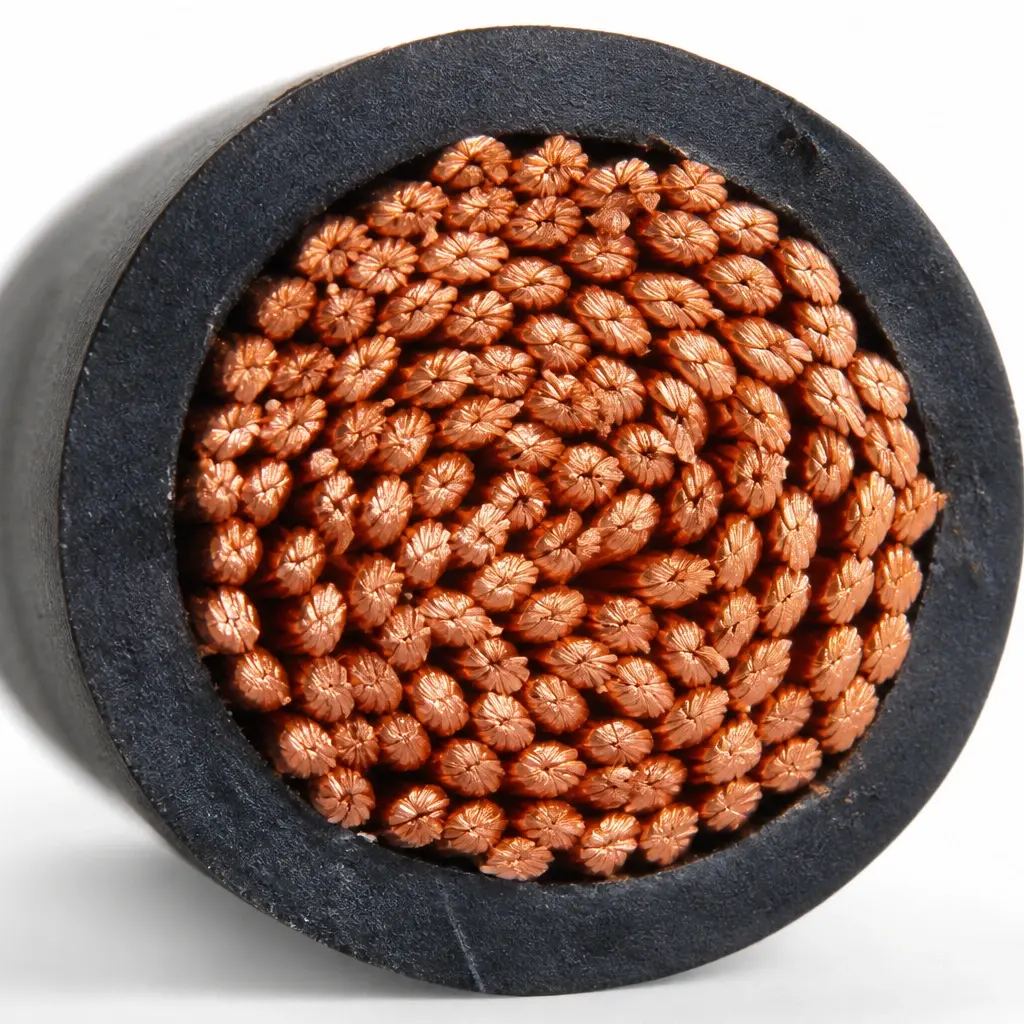

| ساختار هادی | مس آنیل‌شده افشان (کلاس ۵) مطابق IEC 60228 |
| حداکثر مقاومت هادی (20°C) | ۴٫۹۵ Ω/km (بسیار مهم برای کیفیت مس) |
| ولتاژ نامی (U0/U) | 450/750 V |
| ضخامت نامی عایق | ۰٫۸ میلی‌متر (0.8 mm) |
| میانگین قطر خارجی | حدود ۴٫۱ تا ۴٫۸ میلی‌متر |
| وزن تقریبی هر کیلومتر | حدود ۴۵ تا ۵۰ کیلوگرم |
| محدوده دمایی کارکرد | ۳۰- تا ۷۰+ درجه سانتی‌گراد |
ساختار و تفسیر کد استاندارد H07V-K 4mm
- H: محصول هماهنگ شده با استانداردهای بین‌المللی.
- 07: تحمل ولتاژ تا ۷۵۰ ولت (مناسب برای برق شهر و صنعت).
- V: عایق با دوام از جنس PVC نوع C.
- K: هادی افشان (Fine Wire) برای حداکثر قابلیت خم‌کاری.
راهنمای نصب و ایمنی سیم ۴ سهند مس
- محیط نصب: مناسب برای نصب در لوله‌های خرطومی، داکت‌های پلاستیکی و فلزی، و داخل تجهیزات.
- ممنوعیت: این سیم نباید به صورت مستقیم زیر گچ یا بدون لوله در زمین دفن شود.
- توصیه: برای اتصال سیم ۴ به ترمینال‌ها، حتماً از سر‌سیم (وایرشو) سایز ۴ استفاده کنید تا از اکسید شدن و شل شدن اتصالات جلوگیری شود.
هشدار فنی: انتخاب نهایی سطح مقطع سیم باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع سیم‌ها و الزامات مقرراتی پروژه انجام شود. ظرفیت جریان مجاز یک مقدار ثابت برای همه شرایط نصب نیست.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.

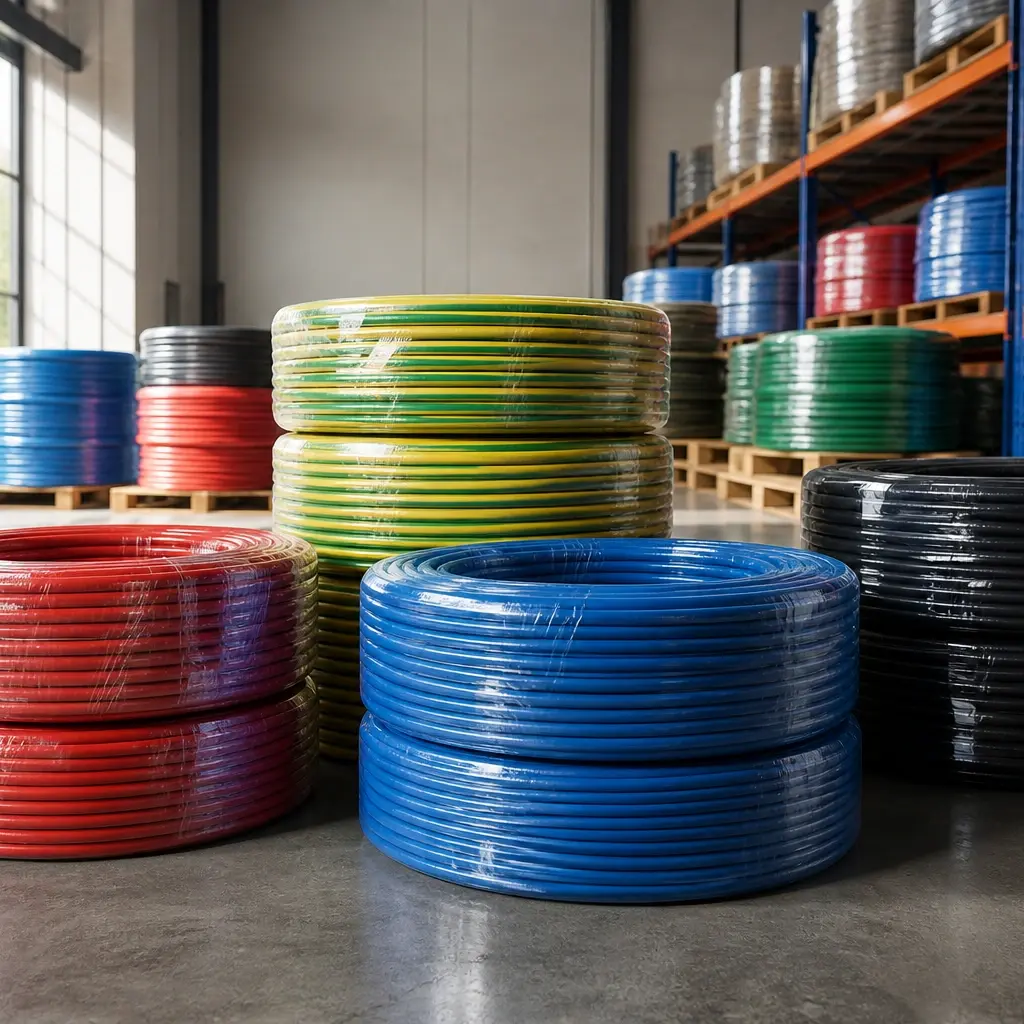

بسته‌بندی و تحویل کالا
- طول کلاف: کلاف‌های ۱۰۰ متری استاندارد.
- بسته‌بندی: شیرینگ شفاف با برچسب مشخصات فنی و هولوگرام اصالت.
- رنگ‌بندی: مشکی، آبی، قهوه‌ای، قرمز، زرد/سبز (ارت).
دریافت مشاوره و سفارش سیم افشان 4
برای دریافت اطلاعات زیر با کارشناسان سهند مس ایرانیان تماس بگیرید:
- قیمت روز
- موجودی و رنگ‌بندی
- طول کلاف یا قرقره
- دیتاشیت فنی
- گواهی آزمون
- شرایط فروش عمده
- مشاوره انتخاب سطح مقطع و نوع سیم
