سیم افشان ۳۵ میلی‌متر مربع
سیم انعطاف‌پذیر H07V-K سایز ۳۵؛ ستون فقرات سیستم‌های قدرت و ارتینگ صنعتی
سیم افشان ۳۵ میلی‌متر مربع با هادی مسی آنیل‌شده کلاس ۵، برای انتقال جریان‌های الکتریکی سنگین در فواصل کوتاه و میان‌مدت، تغذیه موتورهای بزرگ و سیستم‌های حفاظتی طراحی شده است.
معرفی و کاربرد سیم افشان ۳۵ (سیم قدرت صنعتی)
سیم ۳۵ افشان به دلیل سطح مقطع قابل توجه و تعداد بالای رشته‌های مس، مقاومت بسیار ناچیزی در برابر عبور جریان دارد. انعطاف‌پذیری فوق‌العاده این سیم در مقایسه با نمونه‌های مفتولی هم‌سایز، نصب آن را در تابلوهای برق متراکم و مسیرهای پرپیچ‌وخم صنعتی بسیار آسان می‌کند.
کاربردهای استراتژیک سیم ۳۵ میلی‌متر مربع
تابلوهای برق فشار ضعیف (LV)

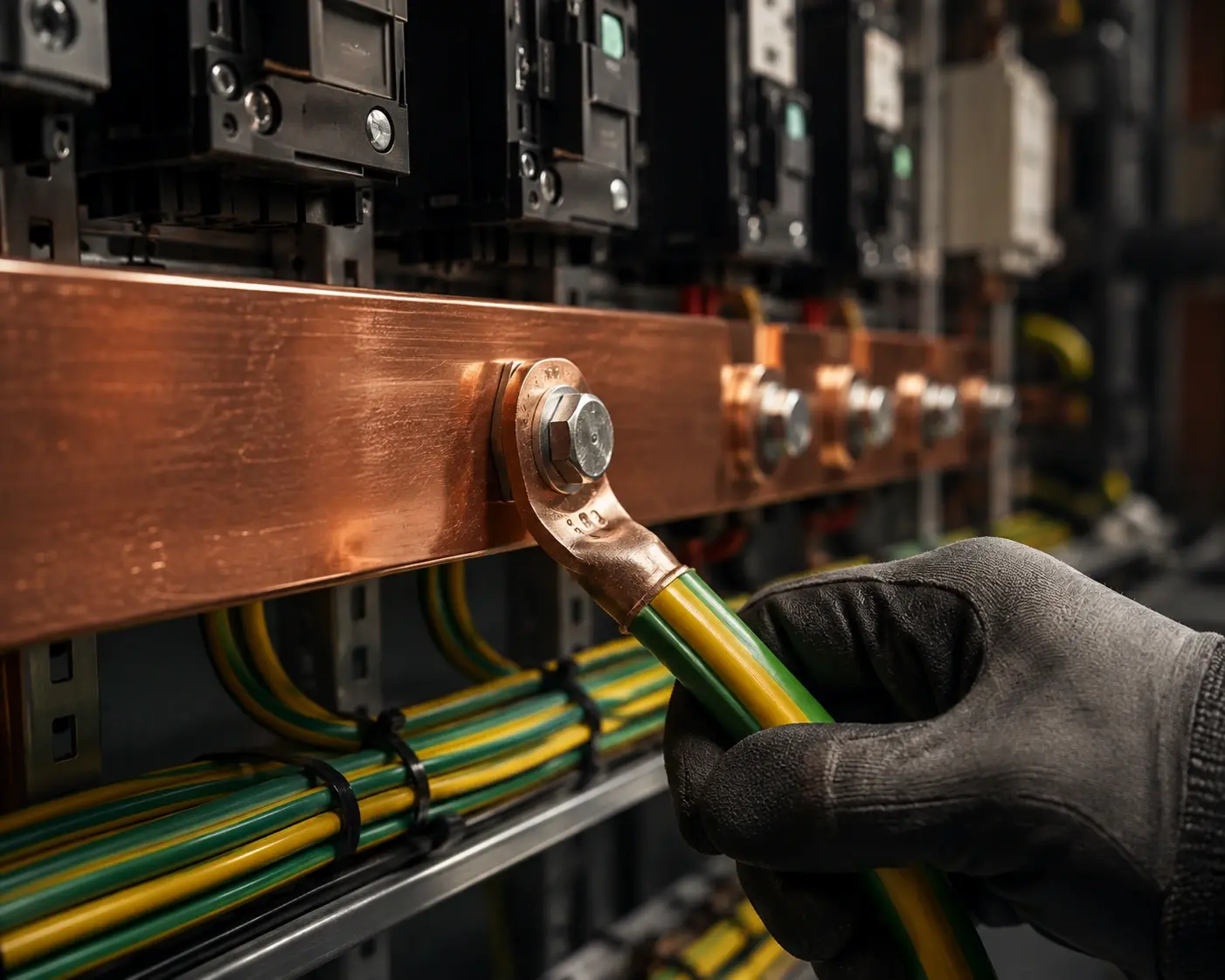

- اتصال شینه‌های اصلی (Busbars) به کلیدهای اتوماتیک قدرت.
- توزیع برق در تابلوهای اصلی کارخانجات و مجتمع‌های تجاری بزرگ.
- سیم‌کشی داخلی ترانسفورماتورهای جریان بالا.
سیستم‌های ارتینگ و هم‌بندی اصلی
- سیم اصلی اتصال زمین برای ساختمان‌های بلندمرتبه و برج‌ها.
- اتصال مستقیم به صفحه ارت در سیستم‌های حفاظتی.
- هم‌بندی اصلی تجهیزات صنعتی برای جلوگیری از شوک الکتریکی.
تغذیه سیستم‌های باتری و یو‌پی‌اس (UPS)
- کابل رابط باتری در یو‌پی‌اس‌های صنعتی با توان بالا.
- تغذیه اینورترهای بزرگ در نیروگاه‌های خورشیدی.
مشاوره فنی و سئو: ظرفیت جریان مجاز سیم ۳۵ افشان در دمای ۳۰ درجه و نصب در هوا، حدود ۹۰ تا ۱۱۰ آمپر (بسته به شرایط محیطی) است. این سیم به دلیل سطح مقطع بالا، پایداری بسیار خوبی در برابر حرارت ناشی از اضافه بار دارد.
جدول مشخصات فنی سیم افشان ۳۵ (Technical Datasheet)
| پارامتر فنی | مقدار دقیق استاندارد (H07V-K) |
| سطح مقطع نامی | ۳۵٫۰ میلی‌متر مربع (35 mm²) |
| کد استاندارد بین‌المللی | H07V-K |
| استاندارد مرجع | ISIRI 607-3 / IEC 60227-3 |
| ساختار هادی | مس آنیل‌شده تمام‌افشان (کلاس ۵) |
| حداکثر مقاومت هادی (20°C) | ۰٫۵۵۴ Ω/km (شاخص کیفیت مس سهند) |
| ولتاژ نامی (U0/U) | 450/750 V AC |
| ضخامت نامی عایق | ۱٫۲ میلی‌متر (1.2 mm) |
| قطر خارجی تقریبی | ۹٫۷ تا ۱۱٫۳ میلی‌متر |
| وزن خالص هر کیلومتر | حدود ۳۶۰ تا ۳۹۰ کیلوگرم |
| رنگ‌بندی متداول | مشکی، زرد/سبز (ارت)، آبی، قرمز |
بررسی مهندسی ساختار سیم ۳۵؛ چرا H07V-K؟

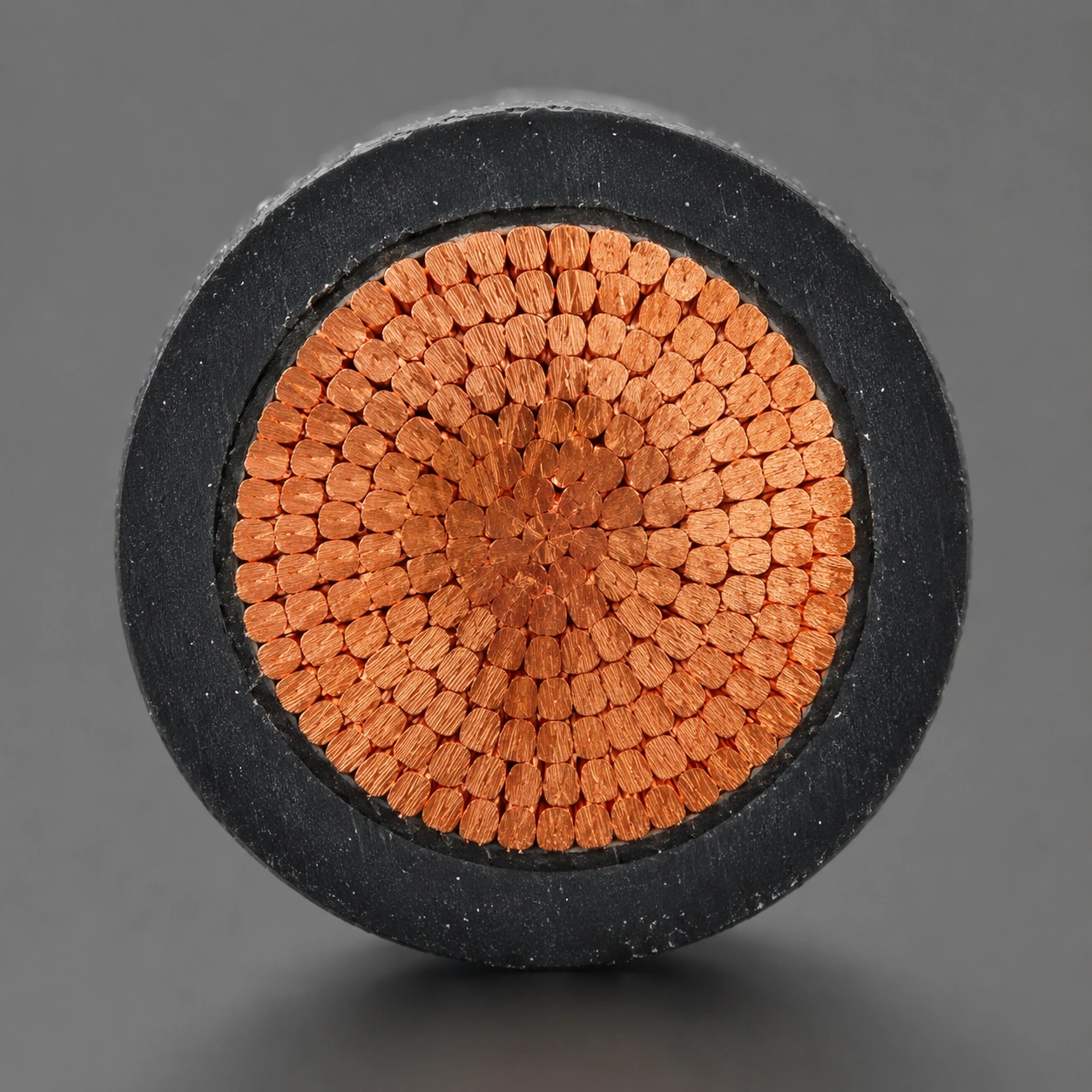

- مس تمام افشان: استفاده از صدها رشته نازک مس در سیم ۳۵ سهند مس، سطحی بزرگ برای عبور جریان ایجاد کرده و اثر پوستی (Skin Effect) را کاهش می‌دهد.
- عایق PVC ضخیم: با ضخامت ۱٫۲ میلی‌متر، عایق این سیم علاوه بر تحمل ولتاژ، در برابر سایش مکانیکی هنگام کشیدن در لوله‌ها مقاومت بالایی دارد.
نکات نصب حرفه‌ای و ایمنی
- کابل‌شو و پرس هیدرولیک: برای اتصال سیم ۳۵، استفاده از کابل‌شو سایز ۳۵ و پرس هیدرولیک الزامی است. اتصال دستی یا شل در این سایز می‌تواند باعث ایجاد آرک الکتریکی و ذوب شدن تجهیزات شود.
- خمش مجاز: حداقل شعاع خم این سیم در هنگام نصب نباید از ۴ تا ۶ برابر قطر خارجی آن کمتر باشد تا به رشته‌های مس و عایق آسیبی نرسد.
هشدار فنی: انتخاب نهایی سطح مقطع سیم باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع سیم‌ها و الزامات مقرراتی پروژه انجام شود. ظرفیت جریان مجاز یک مقدار ثابت برای همه شرایط نصب نیست.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.
بسته‌بندی و تحویل کالا
- نوع تحویل: به دلیل وزن بالا، معمولاً به صورت قرقره‌های چوبی یا پلاستیکی عرضه می‌شود (کلاف ۱۰۰ متری طبق سفارش).
- کنترل کیفیت: تمامی محصولات سایز ۳۵ سهند مس دارای تاییدیه آزمون ولتاژ بالا و مقاومت الکتریکی مطابق با استاندارد ISIRI 3084 هستند.
دریافت مشاوره و سفارش سیم افشان 35
برای دریافت اطلاعات زیر با کارشناسان سهند مس ایرانیان تماس بگیرید:
- قیمت روز
- موجودی و رنگ‌بندی
- طول کلاف یا قرقره
- دیتاشیت فنی
- گواهی آزمون
- شرایط فروش عمده
- مشاوره انتخاب سطح مقطع و نوع سیم
