کابل انعطاف‌پذیر H05VV-F سایز ۳ در ۱٫۵ (دو فاز + نول + ارت)؛ استاندارد تغذیه ایمن لوازم خانگی، پمپ‌ها و تجهیزات سه‌سیم
کابل افشان سایز ۳×۱٫۵ میلی‌متر مربع با هادی مسی تمام‌افشان کلاس ۵ و روکش دولایه PVC، استانداردترین گزینه برای اتصال لوازم خانگی فلزی با هادی ارت (زمین) و تجهیزات تک‌فازی است که ایمنی انسان و تجهیزات در آن‌ها اولویت دارد.

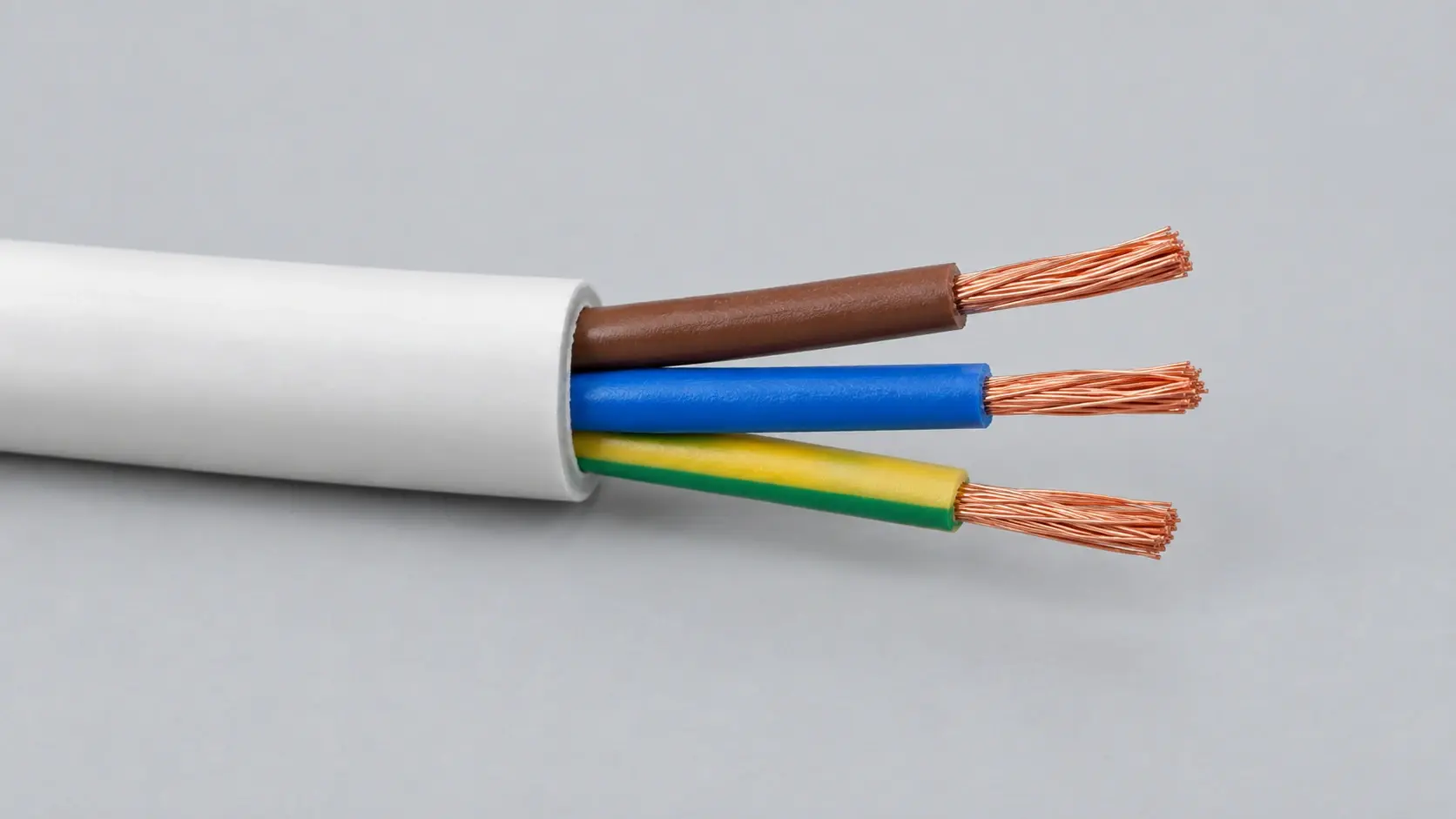

معرفی و کاربرد کابل افشان ارت‌دار ۳×۱٫۵ (کابل فاز + نول + ارت)
کابل ۳ در ۱٫۵ از سه هادی مجزا (فاز، نول و ارت) با یک غلاف مشترک PVC تشکیل شده و برای مدارهایی استفاده می‌شود که نیازمند اتصال زمین مطمئن (مطابق آیین‌نامه‌ی ملی برق ایران) هستند. وجود هادی ارت زرد-سبز در همان طول کابل، هزینه‌ی سیم‌کشی را کاهش داده، از خطای اتصال زمین جلوگیری کرده و ایمنی جان کاربر را در برابر نشتی جریان تأمین می‌کند.
کاربردهای استراتژیک کابل افشان ۳×۱٫۵ (ارت‌دار)
تغذیه لوازم خانگی با بدنه فلزی (دارای هادی ارت)
- کابل اتصال آبگرمکن برقی، جاروبرقی، مایکروویو، یخچال و فریزرهای ساید.
- سیم‌کشی پنکه‌های ایستاده، کولرهای آبی و بخاری‌های برقی قابل حمل.
- اتصال پمپ‌های آب کوچک و تجهیزات آشپزخانه صنعتی سبک.
مدارات تأسیسات فلزی و تجهیزات برق-نقشه
- سیم‌کشی پکیج شوفاژ، آبگرمکن‌های برقی و دیگ‌های بخار کوچک.
- اتصالات مخلوط‌کن‌ها و دستگاه‌های هایپر صنعتی دارای محفظه فلزی.
- تغذیه دکوراسیون‌های نور (با اتصال ارت ایمنی) در فضاهای مرطوب و نیمه‌مرطوب.
کابل‌های رابط طولانی با ایمنی کامل (Extension Cord)
- ساخت سیم‌های رابط سیار برای ابزارآلات برقی در کارگاه و باغ (دارای اتصال ارت واقعی).
مشاوره فنی و سئو: ظرفیت جریان مجاز کابل افشان ۳×۱٫۵ در دمای محیط ۳۰ درجه سانتی‌گراد در هوای آزاد، حدود ۱۳ تا ۱۵ آمپر است. این کابل برای بارهای تک‌فاز با توان مصرفی حدود ۲۰۰۰ تا ۲۵۰۰ وات و دارای قابلیت اتصال ارت، گزینه‌ای استاندارد و ایمن به شمار می‌رود.
جدول مشخصات فنی کابل افشان ارت‌دار ۳×۱٫۵ (Technical Datasheet)
| پارامتر فنی | مقدار و استاندارد (H05VV-F) |
| سطح مقطع هادیها | ۳ × ۱٫۵ میلی‌متر مربع (3x1.5 mm²) |
| ساختار هادیها | فاز + نول + ارت (هادی زرد/سبز) |
| کد استاندارد بینالمللی | H05VV-F / NYMHY ۳×۱٫۵ |
| ولتاژ نامی (U₀/U) | 300 / 500 V AC |
| استاندارد مرجع | ISIRI 607-5 / IEC 60227-5 |
| ساختار هادی | مس آنیلشده تمام‌افشان (کلاس ۵) |
| حداکثر مقاومت هادی (20°C) | ۱۳٫۳ Ω/km |
| ضخامت نامی عایق PVC | ۰٫۶ میلی‌متر (0.6 mm) |
| ضخامت نامی روکش نهایی | ۱٫۰ میلی‌متر (1.0 mm) |
| قطر خارجی تقریبی | حدود ۷٫۹ تا ۹٫۵ میلی‌متر |
| رنگ بندی هادیها | قهوهای (فاز) – آبی (نول) – زرد/سبز (ارت) |
| رنگ روکش نهایی | سفید یا مشکی (مطابق با سفارش) |
| طول تحویلی | کلاف ۱۰۰ متری (قرقره در سفارش بالا) |
بررسی مهندسی ساختار کابل ۳×۱٫۵؛ چرا H05VV-F سهند مس؟
- خطای کمتر، چشم‌نشاط برتری: وجود هادی ارت زرد-سبز در همین غلاف، نیاز به نصب سیم ارت مجزا و زمانبندی‌های دوگانه را حذف کرده و ایمنی مدار را در کوتاه‌ترین زمان تأمین می‌کند.
- هادی کلاس ۵ با استقامت بالا: ۳ هادی تمام انجام با خلوص ۹۹٫۹٪، همخوانی کامل آن‌را با افت ولتاژ کم و انعطاف‌پذیری بالا در خمش‌های پیوسته (به‌دست‌ش‌آمدگی روبه‌رو راستی‌آزمایی شده) فراهم می‌کند.
نکات نصب حرفه‌ای و ایمنی
- اتصال صحیح ارت: هادی زرد/سبز باید به میخ یا پیچ زمین (تسمه و زاکارت کلی) دقیقاً اتصال فیزیکی داشته باشد؛ اتصال آن به بدنه فقط در صورت وجود ترمینال ارت واقعی مجاز است.
- سرسیم مناسب سایز ۱٫۵: برای اتصال هر سه هادی به ترمینال‌ها حتماً از سرسیم سوزنی سایز ۱٫۵ (وایرشو) استفاده کنید.
- عدم استفاده در مدارهای ارت براق: برای اتصال قسمت‌های دارای نشانی حذفی، حتماً از دو کابل ارت جدا به دو‌نقطه زمین مجزا استفاده نکنید (یکت وجود دارد).
⚠️ هشدار فنی:انتخاب نهایی سطح مقطع کابل باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع کابل‌ها و الزامات مقرراتی پروژه انجام شود. ظرفیت جریان مجاز یک مقدار ثابت برای همه شرایط نصب نیست.
محاسبه‌گر سیم و کابل سایت به‌صورت رایگان در اختیار شماست.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.

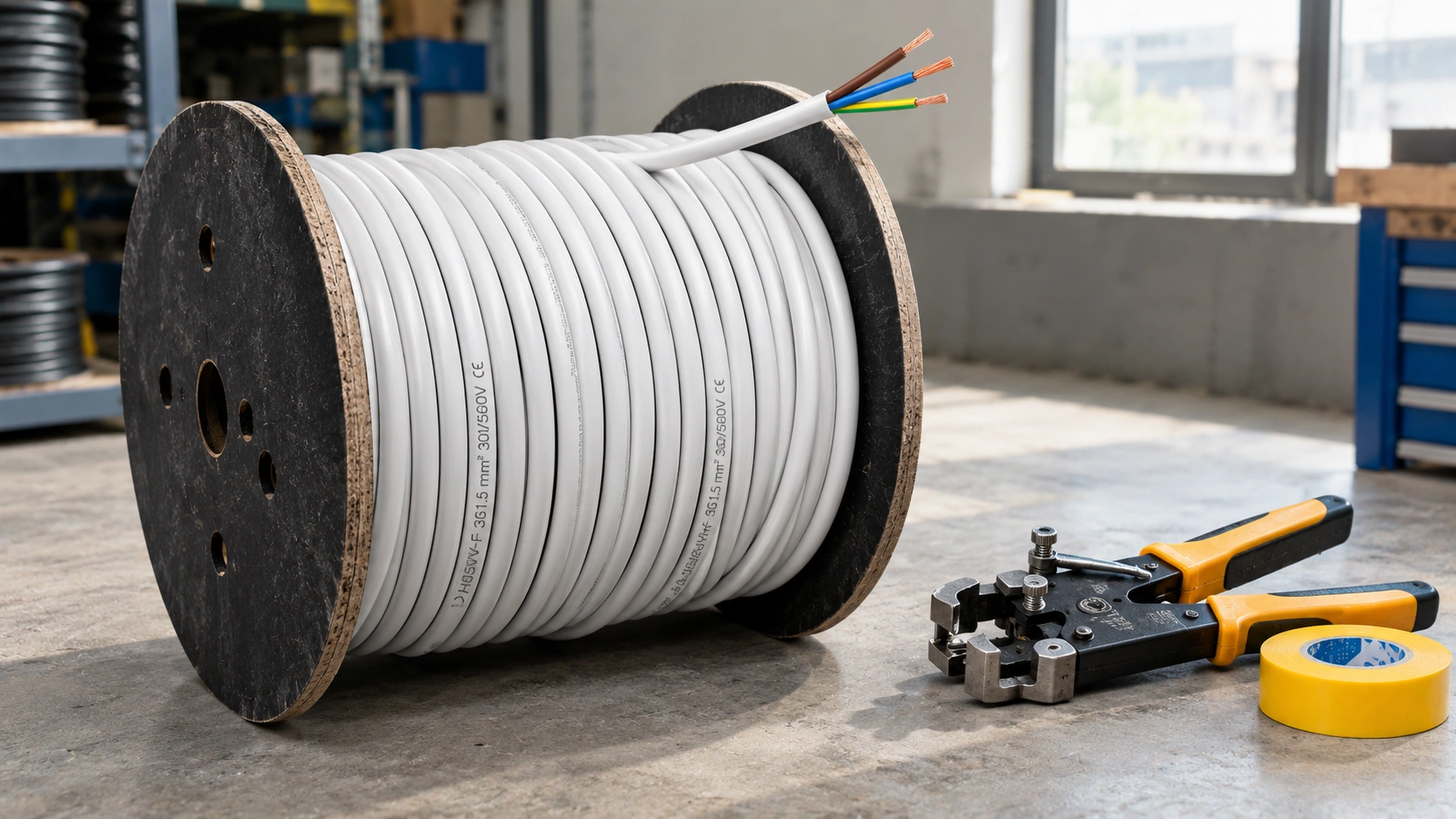

بسته‌بندی و تحویل کالا
- نوع تحویل: کلاف‌های ۱۰۰ متری بسته‌بندی وکیوم/نایلونی (به سفارش، قرقره‌ای).
- کنترل کیفی: آزمون ولتاژ بالا (High Voltage Test)، آزمون مقاومت و آزمون سایش مطابق با ISIRI 3084 و ISIRI 607-5.
دریافت مشاوره و سفارش کابل ارت‌دار ۳×۱٫۵
| امکانات مشاوره | توضیحات |
| قیمت روز | استعلام به‌روز کابل ۳ در ۱٫۵ |
| رنگ روکش | سفید/مشکی به‌درخواست |
| طول کلاف و قرقره | ۱۰۰ متری / متراژ دلخواه |
| دیتاشیت فنی | ISIRI / IEC کامل |
| گواهی آزمون | Spark & Resistance |
| فروش عم | پرس فروش ۱۹ تنی |
