سیم افشان ۲۵ میلی‌متر مربع
سیم انعطاف‌پذیر H07V-K سایز ۲۵؛ انتقال قدرت مطمئن در مدارهای صنعتی و سیستم‌های جریان بالا
سیم افشان ۲۵ میلی‌متر مربع (سیم ۲۵) با هادی مسی آنیل‌شده کلاس ۵ و عایق PVC، برای جریان‌های الکتریکی سنگین، راه‌اندازی دستگاه‌های قدرت و کابل‌کشی تابلوهای اصلی کارگاهی طراحی شده است.
معرفی و کاربرد سیم افشان ۲۵ میلی‌متر مربع
سیم ۲۵ افشان به دلیل سطح مقطع بزرگ، یکی از قطعات اصلی سیستم‌های انتقال جریان بالا است. فرآیند آنیل‌کاری در شرکت سهند مس، انعطاف‌پذیری فوق‌العاده‌ای به این سیم قطور بخشیده تا برای فرم‌دهی و اتصال در فضاهای محدود صنعتی و سینی‌های کابل کاملاً مناسب باشد.
کاربردهای پیشنهادی سیم افشان ۲۵ در صنعت و ساختمان

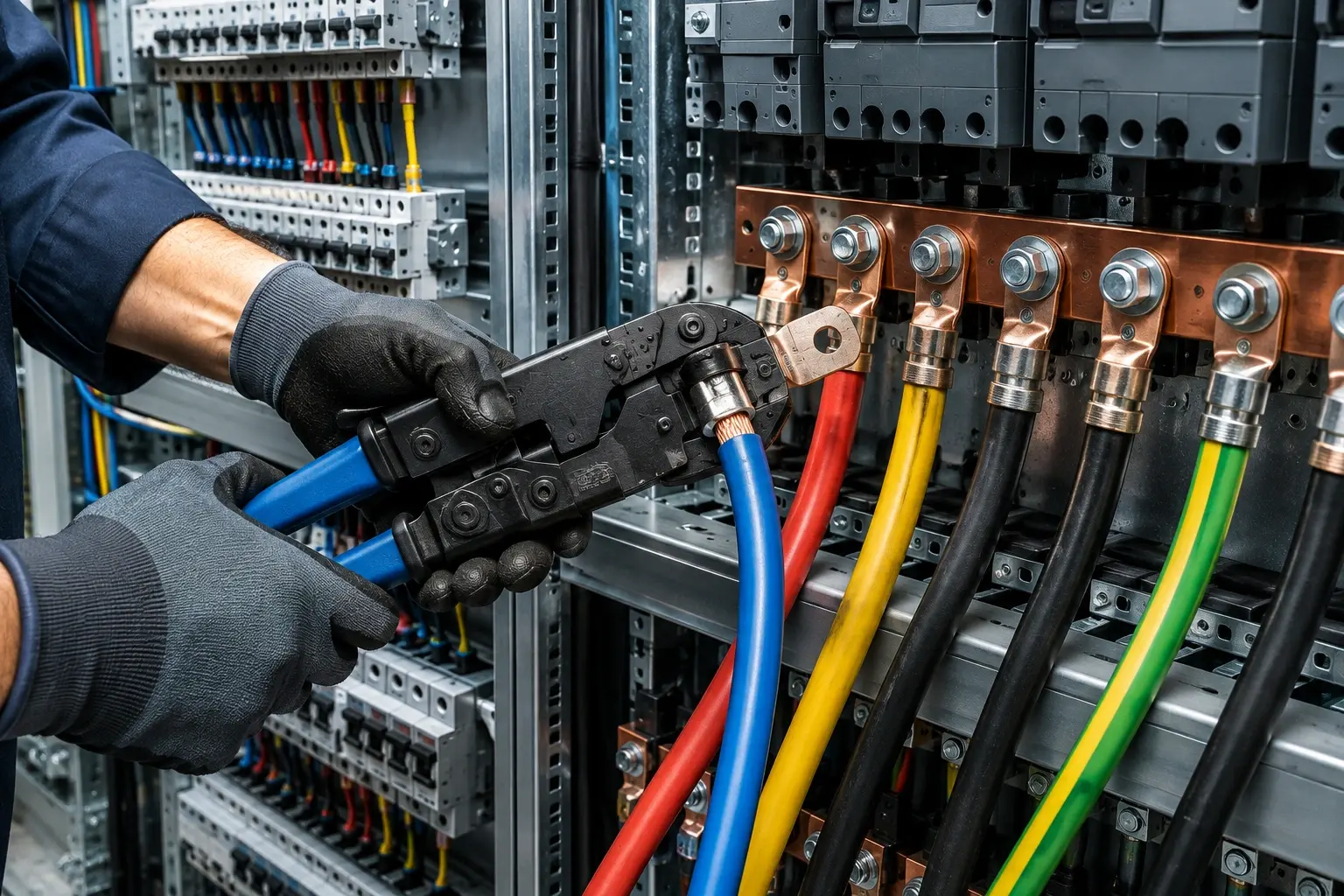

توزیع نیروی اصلی و تابلوهای برق
- استفاده در ورودی اصلی تابلوهای توزیع (MDB).
- ارتباطات قدرت داخلی ژنراتورها و ترانسفورماتورها.
- کابل‌کشی سیستم‌های انتقال قدرت در صنایع تولیدی.
اتصالات باتری، یو‌پی‌اس (UPS) و اینورترها
- تغذیه اصلی سیستم‌های باطری‌خانه و UPSهای پرقدرت.
- اتصالات اینورترهای خورشیدی و ژنراتورهای اضطراری.
ارتینگ (اتصال به زمین) و هم‌بندی
- سیم‌کشی اصلی چاه ارت و هم‌بندی ستون‌های اسکلت فلزی ساختمان‌ها.
- حفاظت الکتریکی تجهیزات حساس صنعتی.
نکته فنی: ظرفیت جریان مجاز سیم ۲۵ افشان در دمای محیط ۳۰ درجه، بسته به روش نصب، حدود ۷۵ تا ۹۰ آمپر است. در فواصل طولانی، افت ولتاژ در این مقطع بسیار ناچیز است.
مشخصات فنی و استانداردهای سیم افشان ۲۵
| مشخصه | مقدار |
| نوع محصول | سیم افشان تک‌رشته بدون روکش خارجی |
| سطح مقطع نامی | ۲۵ mm² |

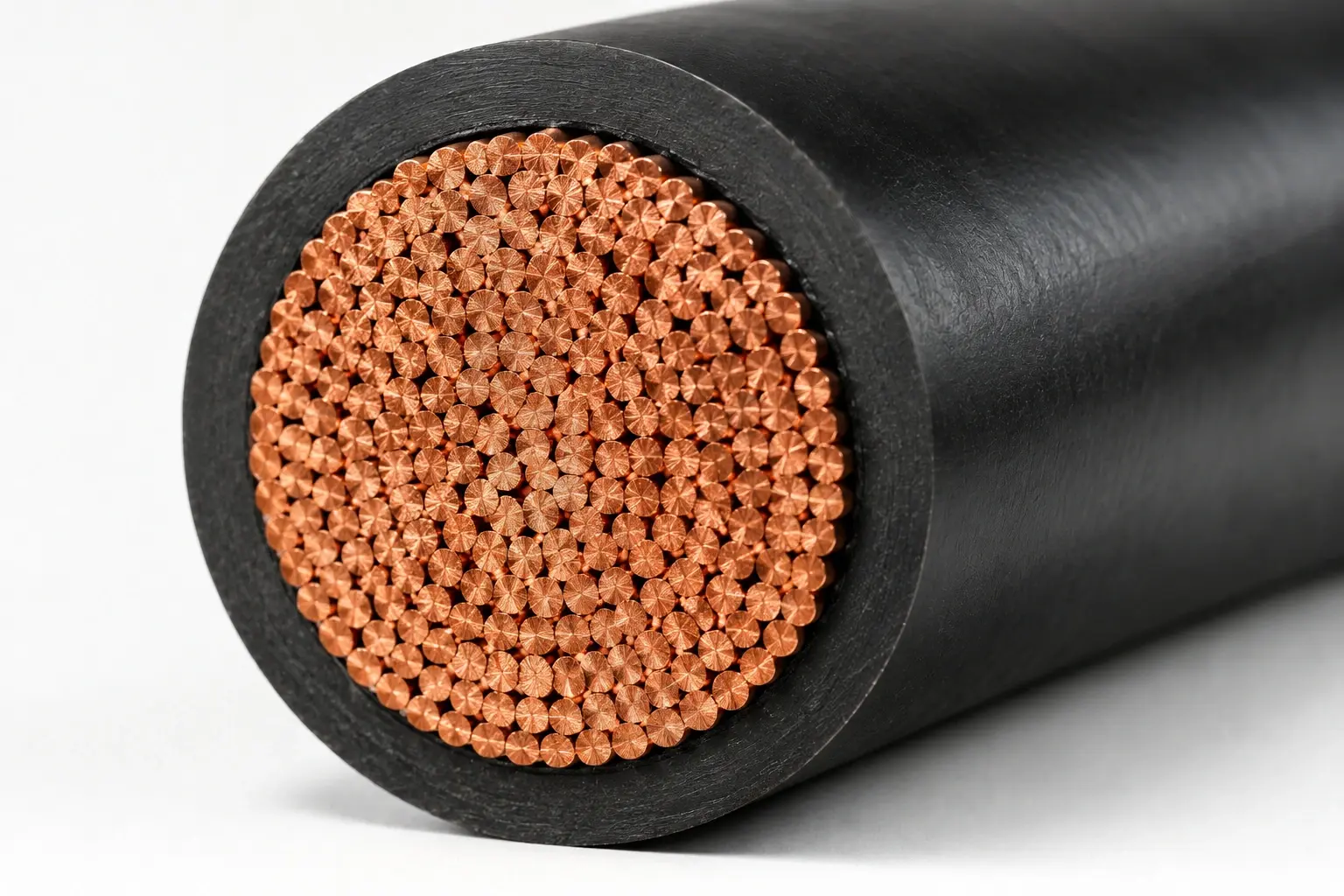

| هادی | مس آنیل‌شده افشان، کلاس ۵ |
| استاندارد هادی | IEC 60228 / ISIRI 3084 |
| عایق | PVC نوع PVC/C یا TI1، مطابق مشخصات تولید |
| ولتاژ نامی | 450/750 V |
| ضخامت نامی عایق | حدود ۱٫۲ mm |
| قطر خارجی متوسط | حدود ۸٫۴ تا ۱۰٫۲ mm، قابل تأیید با دیتاشیت تولید |
| حداکثر مقاومت هادی در ۲۰°C | حداکثر ۰٫۷۸ Ω/km برای هادی مسی ساده کلاس ۵ |
| دمای کار هادی | حداکثر ۷۰+ °C |
| دمای نصب انعطاف‌پذیر | مطابق دیتاشیت تولید؛ معمولاً حدود ۵+ تا ۷۰+ °C |
| طراحی رایج | H07V-K |
| استاندارد محصول | ISIRI 607-3 / IEC 60227-3 / EN 50525-2-31 |
| نوع بسته‌بندی | قرقره یا کلاف، طبق سفارش و مشخصات واقعی شرکت |
| رنگ عایق | طبق سفارش و موجودی تولید |
یادداشت فنی: قطر خارجی، وزن، رنگ، طول کلاف یا قرقره، ساختار دقیق رشته‌ها و گواهی نهایی محصول باید با دیتاشیت و نتایج آزمون همان بچ تولیدی شرکت تطبیق داده شود.
تفسیر H07V-K
| بخش | مفهوم |
| H | سیم هماهنگ‌شده اروپایی |
| 07 | ولتاژ نامی ۴۵۰/۷۵۰ ولت |
| V | عایق PVC |
| K | هادی افشان انعطاف‌پذیر کلاس ۵ |
بنابراین، عبارت H07V-K 1×25 mm² به سیم تک‌رشته افشان با سطح مقطع نامی ۲۵ میلی‌متر مربع، عایق PVC و ولتاژ نامی ۴۵۰/۷۵۰ ولت اشاره دارد.
استانداردها
این محصول بر اساس استانداردهای زیر معرفی و ارزیابی می‌شود:
- IEC 60228: استاندارد هادی‌های کابل و سیم
- ISIRI 3084: معادل ملی هادی‌های مسی افشان
- IEC 60227-3: سیم‌ها و کابل‌های PVC با ولتاژ نامی تا ۴۵۰/۷۵۰ ولت
- ISIRI 607-3: استاندارد ملی متناظر
- EN 50525-2-31: استاندارد اروپایی رایج برای این رده
نصب و محل‌های استفاده مناسب سیم افشان 25
این سیم برای استفاده در موارد زیر مناسب است:
- داخل لوله برق و داکت‌های صنعتی
- داخل تابلوهای برق اصلی و مادر
- اتصالات داخلی یو‌پی‌اس و موتورها
- مسیرهای حفاظت‌شده ساختمانی و صنعتی
محدودیت استفاده
- برای دفن مستقیم در خاک بدون لوله حفاظتی مناسب نیست.
- برای نصب آزاد در فضای باز بدون محافظت در برابر اشعه UV استفاده نشود.
- در محیط‌های دارای روغن و حلال‌های شیمیایی شدید باید از تایپ‌های خاص استفاده کرد.
هشدار فنی: انتخاب نهایی سطح مقطع سیم باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع سیم‌ها و الزامات مقرراتی پروژه انجام شود. ظرفیت جریان مجاز یک مقدار ثابت برای همه شرایط نصب نیست.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.

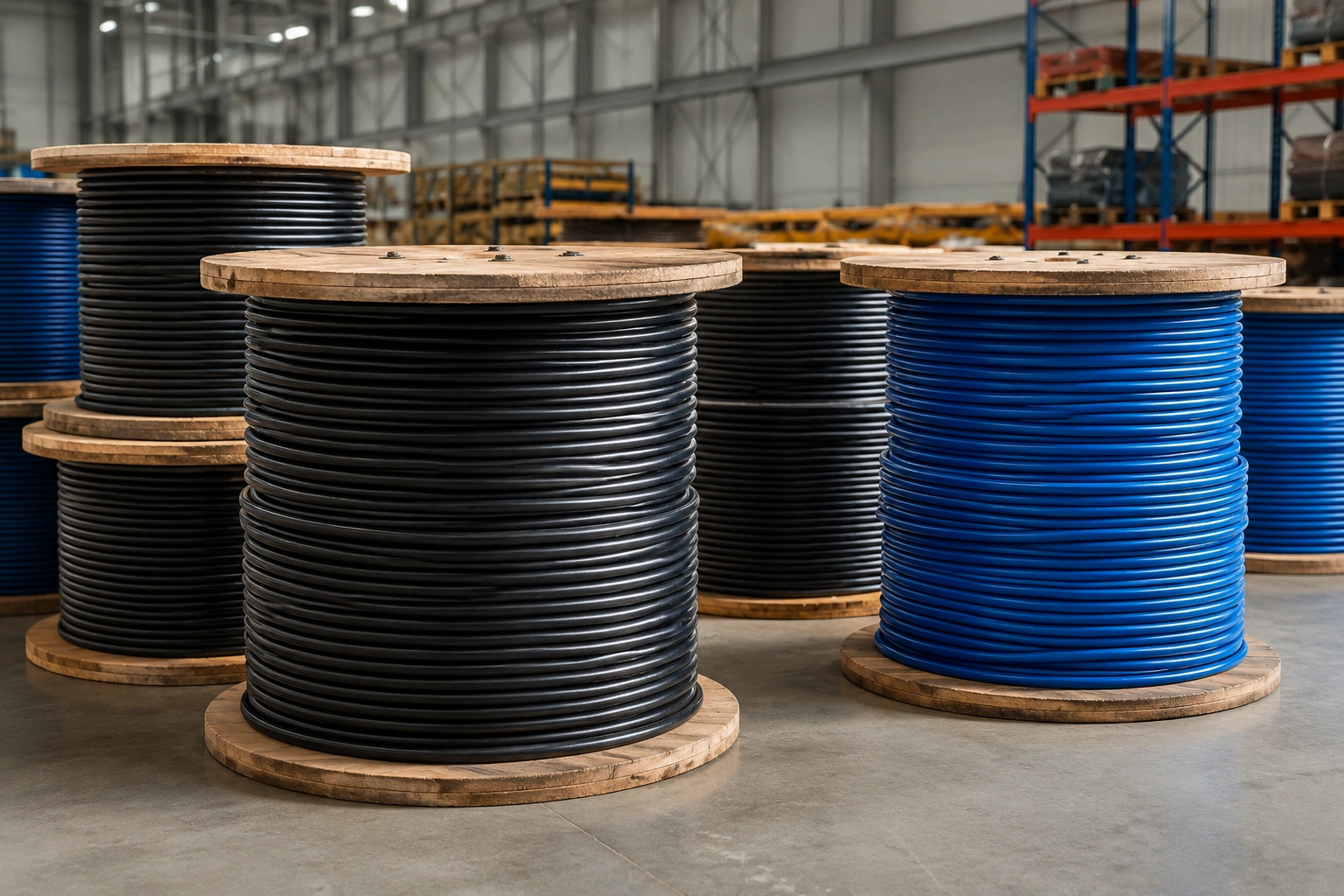

بسته‌بندی
- نوع بسته‌بندی: کلاف‌های ۱۰۰ متری یا قرقره‌های متراژ بالا (براساس سفارش)
- رنگ‌بندی: مشکی، آبی، قهوه‌ای، زرد/سبز (ارت)، قرمز
- نحوه تحویل: با مشخصات فنی حک‌شده بر روی بدنه سیم و تاییدیه کنترل کیفیت.
دریافت مشاوره و سفارش سیم افشان 25
برای دریافت اطلاعات زیر با کارشناسان سهند مس ایرانیان تماس بگیرید:
- قیمت روز
- موجودی و رنگ‌بندی
- طول کلاف یا قرقره
- دیتاشیت فنی
- گواهی آزمون
- شرایط فروش عمده
- مشاوره انتخاب سطح مقطع و نوع سیم
