سیم افشان ۲٫۵ میلی‌متر مربع
انعطاف‌پذیر برای سیم‌کشی ساختمانی، تابلوهای برق و تجهیزات صنعتی
سیم افشان تک‌رشته با هادی مسی آنیل‌شده و عایق PVC، طراحی شده برای تحمل جریان بالاتر در مدارهای قدرت سبک، سیم‌کشی ساختمان و اتصالات داخلی تابلوهای برق صنعتی.
معرفی و کاربرد

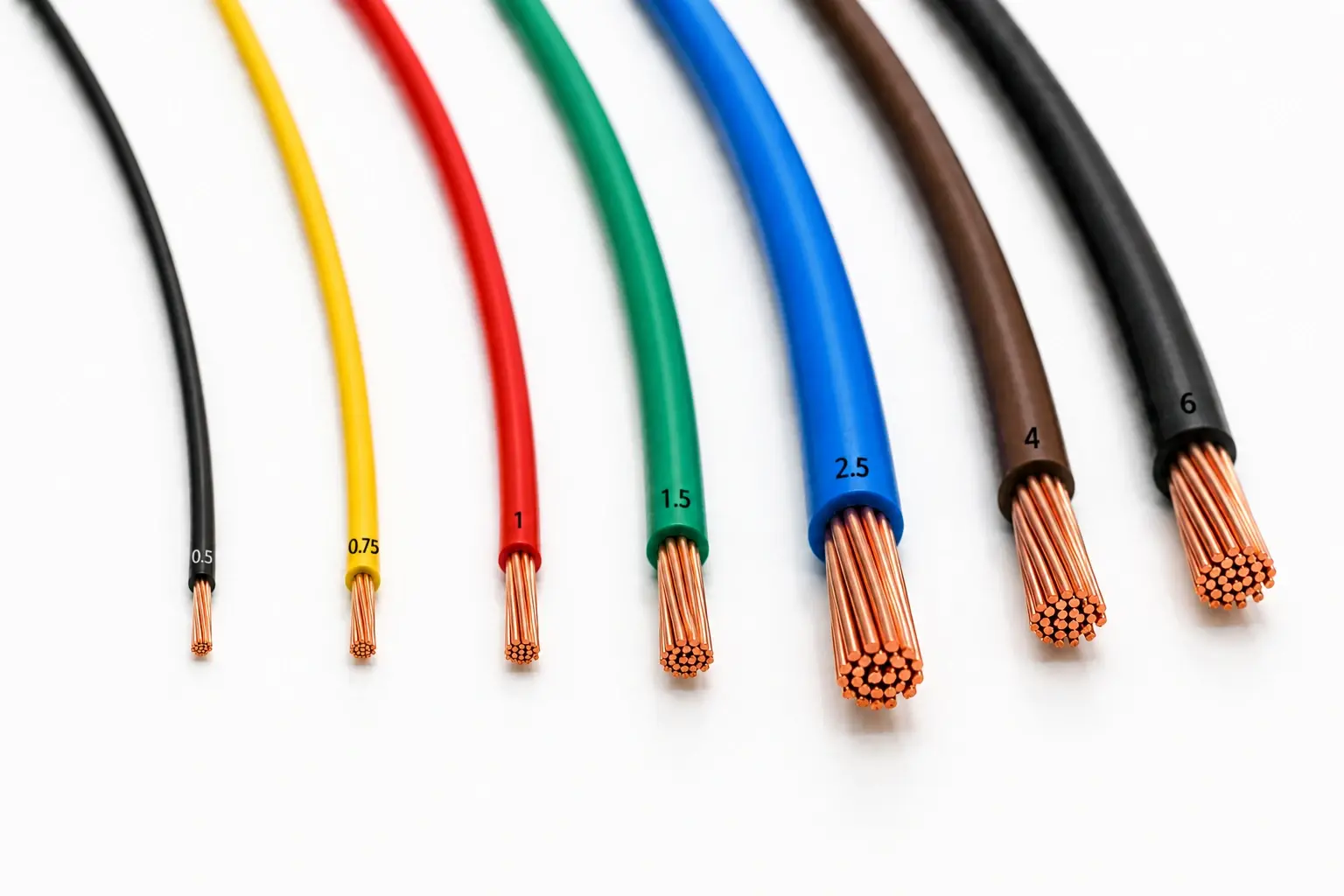

سیم افشان ۲٫۵ میلی‌متر مربع با هادی مسی کلاس ۵، به دلیل سطح مقطع بالاتر نسبت به سایز ۱٫۵، توانایی انتقال جریان بیشتری را دارد. این محصول برای کاربردهایی که در آن‌ها ترکیبی از انعطاف‌پذیری بالا و ظرفیت جریان‌دهی مناسب مورد نیاز است، انتخاب اول متخصصین است.
این سیم به‌طور گسترده در سیم‌کشی پریزهای برق، مدارهای روشنایی پرقدرت، اتصالات داخلی تابلوهای توزیع و سیم‌کشی ماشین‌آلات صنعتی به کار می‌رود.
کاربردهای پیشنهادی
سیم‌کشی ساختمانی و تأسیسات
مناسب برای:
- سیم‌کشی مدارهای پریز برق ساختمان
- مدارهای روشنایی با بار بالا
- سیم‌کشی داخل لوله‌های برق و خرطومی
- استفاده در سیستم‌های اعلام حریق و امنیت (در صورت رعایت الزامات حفاظتی)
تابلوهای برق و توزیع
مناسب برای:
- اتصالات داخلی تابلوهای توزیع برق
- سیم‌کشی تجهیزات اندازه‌گیری و حفاظتی
- ارتباط بین قطعات قدرت در تابلوهای فرمان
- سیم‌کشی مرتب و با دوام در فضاهای محدود
تجهیزات صنعتی و ماشین‌آلات
مناسب برای:
- سیم کشی داخلی ماشین آلات صنعتی
- اتصال موتورهای کوچک و تجهیزات برقی
- مسیرهایی که نیاز به خم‌کاری و انعطاف‌پذیری در حین نصب دارند
هشدار فنی: انتخاب نهایی سطح مقطع باید بر اساس جریان مصرفی (Amperage)، طول مسیر، افت ولتاژ، دمای محیط و نوع محافظت (لوله، سینی کابل و …) انجام شود. برای بارهای موتوری، حتماً ضریب استارت موتور در نظر گرفته شود.
مشخصات فنی و استانداردها
| مشخصه | مقدار |
| نوع محصول | سیم افشان تک‌رشته، بدون روکش خارجی |
| سطح مقطع نامی | ۲٫۵ mm² |
| ساختار هادی | مس آنیل‌شده افشان (Plain Copper) |
| کلاس هادی | کلاس ۵، انعطاف‌پذیر مطابق IEC 60228 |
| استاندارد هادی | IEC 60228 / ISIRI 3084 |
| جنس عایق | PVC (پلی‌وینیل کلراید) |
| نوع عایق | PVC/C یا TI1، مطابق مشخصات تولید |
| ولتاژ نامی | 450/750 V |
| ضخامت نامی عایق | ۰٫۸ mm |
| قطر خارجی | حدود ۳٫۶ تا ۴٫۱ mm |
| حداکثر مقاومت هادی در ۲۰°C | ۷٫۹۸ Ω/km |
| دمای کار هادی | حداکثر حدود ۷۰°C |
| وزن تقریبی | حدود ۳۰ تا ۳۲ kg/km |
| کد یا designation رایج | H07V-K |
| استاندارد محصول | IEC 60227-3 / ISIRI 607-3 |
| کد متداول کاتالوگی | 60227 IEC 02 / H07V-K |
| رنگ عایق | طبق سفارش (مشکی، آبی، قهوه‌ای، ارت و …) |
توضیح درباره مقادیر فنی
- مقدار ۷٫۹۸ Ω/km، حداکثر مقاومت استاندارد برای هادی مسی ساده کلاس ۵ در سایز ۲٫۵ است.
- ضخامت عایق در این سایز نسبت به سایز ۱٫۵ افزایش یافته و به ۰٫۸ میلی‌متر رسیده است تا ولتاژ بالاتر را تحمل کند.
- وزن و قطر نهایی تابع دقت تولید و متریال مصرفی در شرکت سهند مس ایرانیان است.
تفسیر H07V-K
| بخش | مفهوم |
| H | سیم یا کابل هماهنگ‌شده (Harmonized) |
| 07 | ولتاژ نامی ۴۵۰/۷۵۰ ولت |
| V | عایق از جنس PVC |
| K | هادی افشان انعطاف‌پذیر (کلاس ۵) |
استانداردها
این محصول بر اساس استانداردهای ملی و بین‌المللی زیر ارزیابی می‌شود:
- ISIRI 607-3: استاندارد ملی ایران برای سیم‌های عایق‌دار PVC
- IEC 60227-3: استاندارد بین‌المللی سیم‌های نصب ثابت
- ISIRI 3084: الزامات فنی هادی‌های الکتریکی
- IEC 60228: استاندارد جهانی هادی‌های کابل
نصب و محل‌های استفاده مناسب
این سیم برای استفاده در موارد زیر تأیید شده است:
- داخل لوله‌های برق توکار و روکار
- داخل داکت‌ها و ترانکینگ‌های بسته

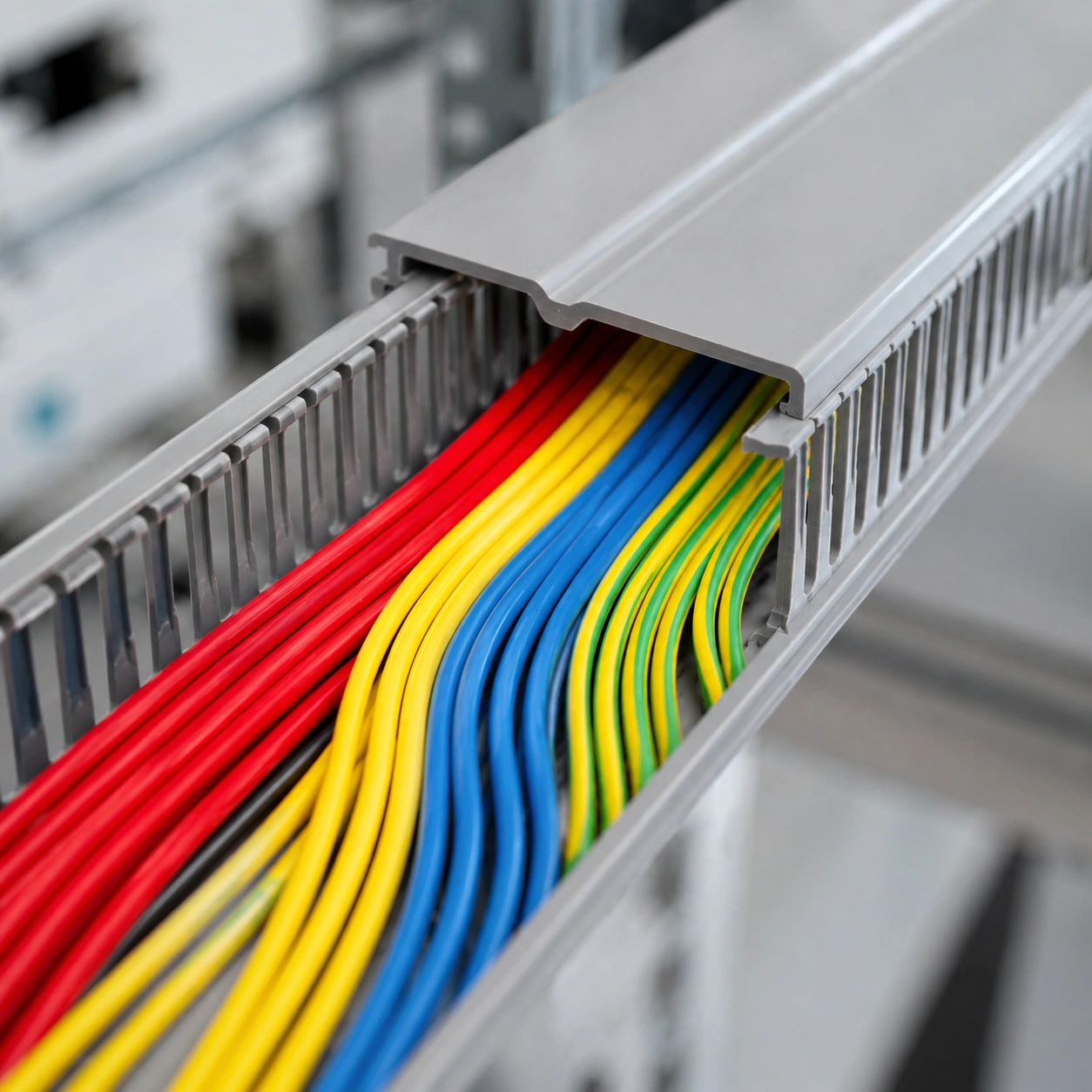

- سیم‌کشی داخلی تابلوهای توزیع و فرمان
- سیم‌کشی تجهیزات آزمایشگاهی و صنعتی
- نصب در محیط‌های خشک و سرپوشیده
محدودیت استفاده
- برای نصب مستقیم زیر خاک (بدون لوله) استفاده نشود.
- برای نصب در فضای باز بدون حفاظت در برابر اشعه UV توصیه نمی‌شود.
- در محیط‌هایی که در معرض ریزش مستقیم روغن یا مواد حلال هستند، از گرید خاص (Oil Resistant) استفاده شود.
هشدار فنی: انتخاب نهایی سطح مقطع سیم باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع سیم‌ها و الزامات مقرراتی پروژه انجام شود. ظرفیت جریان مجاز یک مقدار ثابت برای همه شرایط نصب نیست.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.
بسته‌بندی

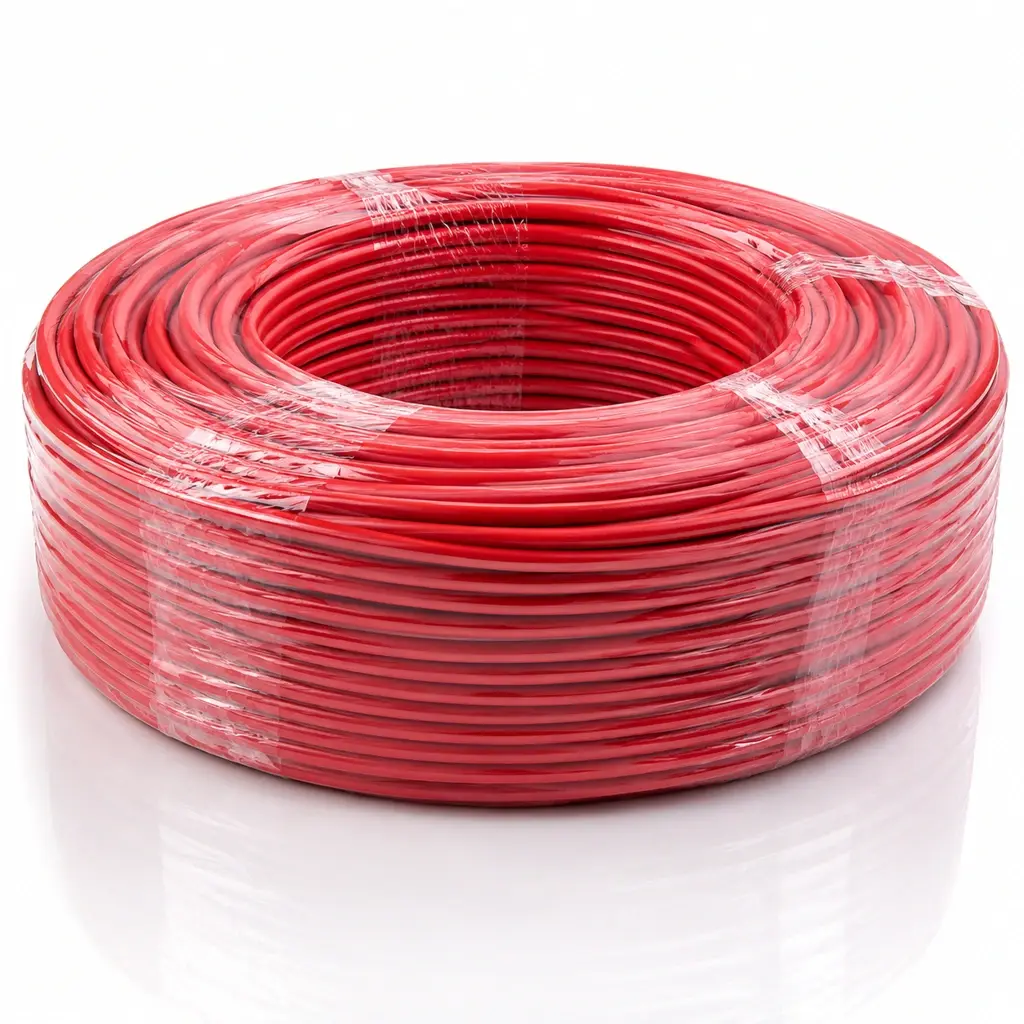

- نوع بسته‌بندی: کلاف‌های ۱۰۰ متری (استاندارد) یا قرقره (طبق سفارش)
- رنگ‌بندی: متنوع مطابق با استانداردهای فازبندی
- مشخصات درج شده: نام شرکت، سایز، نوع سیم و علامت استاندارد روی بدنه سیم
دریافت مشاوره و سفارش سیم افشان 2.5
برای دریافت اطلاعات زیر با کارشناسان سهند مس ایرانیان تماس بگیرید:
- قیمت روز
- موجودی و رنگ‌بندی
- طول کلاف یا قرقره
- دیتاشیت فنی
- گواهی آزمون
- شرایط فروش عمده
- مشاوره انتخاب سطح مقطع و نوع سیم
