سیم افشان ۱۰ میلی‌متر مربع
سیم انعطاف‌پذیر H07V-K سایز ۱۰ برای برق اصلی، تابلو و مصارف صنعتی
سیم افشان ۱۰ میلی‌متر مربع با هادی مسی آنیل‌شده کلاس ۵ و عایق PVC، برای مسیرهایی طراحی شده است که جریان بالاتر، افت ولتاژ کمتر و اطمینان فنی بیشتر اهمیت دارد.
معرفی و کاربرد سیم افشان ۱۰ میلی‌متر مربع
سیم ۱۰ افشان در رده‌ی سیم‌های قدرت سبک تا متوسط قرار می‌گیرد و در بسیاری از پروژه‌ها به‌عنوان سیم ورودی، سیم تغذیه تابلو، سیم اتصال اصلی تجهیزات پرمصرف و مسیرهای داخلی صنعتی استفاده می‌شود.
این سایز نسبت به ۶ میلی‌متر مربع، ظرفیت بالاتر و مقاومت الکتریکی کمتر دارد و در پروژه‌های ساختمانی، کارگاهی و صنعتی انتخابی بسیار رایج است.

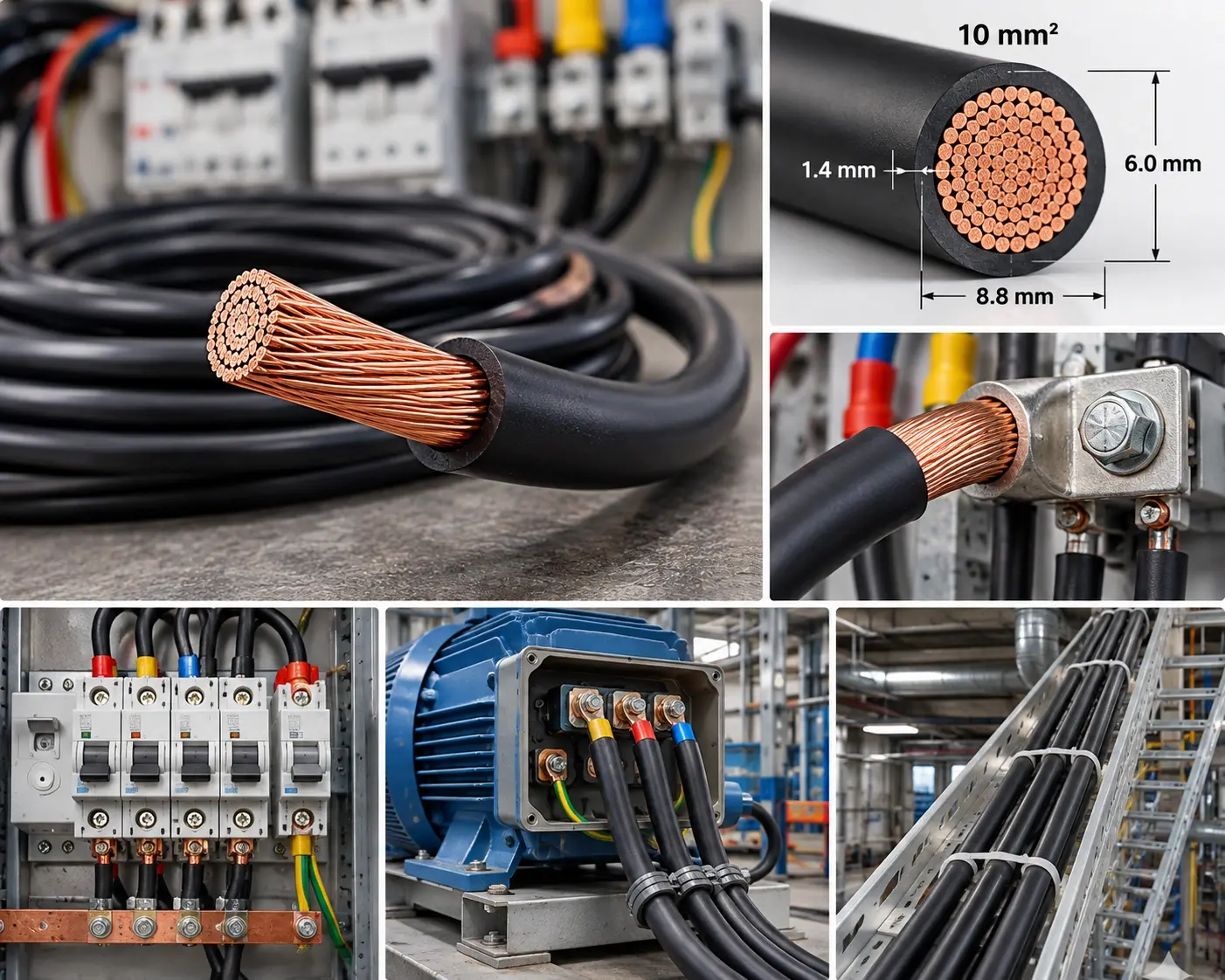

کاربردهای پیشنهادی سیم افشان ۱۰
ورودی برق و تغذیه اصلی
مناسب برای:
- ورودی اصلی تابلوهای برق
- تغذیه مدارهای پرمصرف
- اتصال بخش‌های اصلی توزیع برق
- مسیرهای تغذیه با طول متوسط تا زیاد
تابلو برق و تجهیزات صنعتی
مناسب برای:
- سیم‌کشی داخل تابلوهای قدرت
- اتصال کلیدهای اصلی و تجهیزات حفاظتی
- سیم‌کشی تجهیزات صنعتی با جریان بالا
- استفاده در داکت و لوله‌های حفاظت‌شده
موتور، پمپ و تجهیزات پرقدرت
مناسب برای:
- تغذیه موتورهای الکتریکی
- اتصال پمپ‌ها و کمپرسورها
- تجهیزات سرمایشی و گرمایشی
- مسیرهای داخلی ماشین‌آلات
هشدار فنی: انتخاب نهایی سطح مقطع باید بر اساس جریان، طول مسیر، افت ولتاژ، دمای محیط، روش نصب و ضریب هم‌زمانی مصرف انجام شود.
مشخصات فنی و استانداردهای سیم افشان ۱۰
| مشخصه | مقدار |
| نوع محصول | سیم افشان تک‌رشته، بدون روکش خارجی |
| سطح مقطع نامی | ۱۰ mm² |

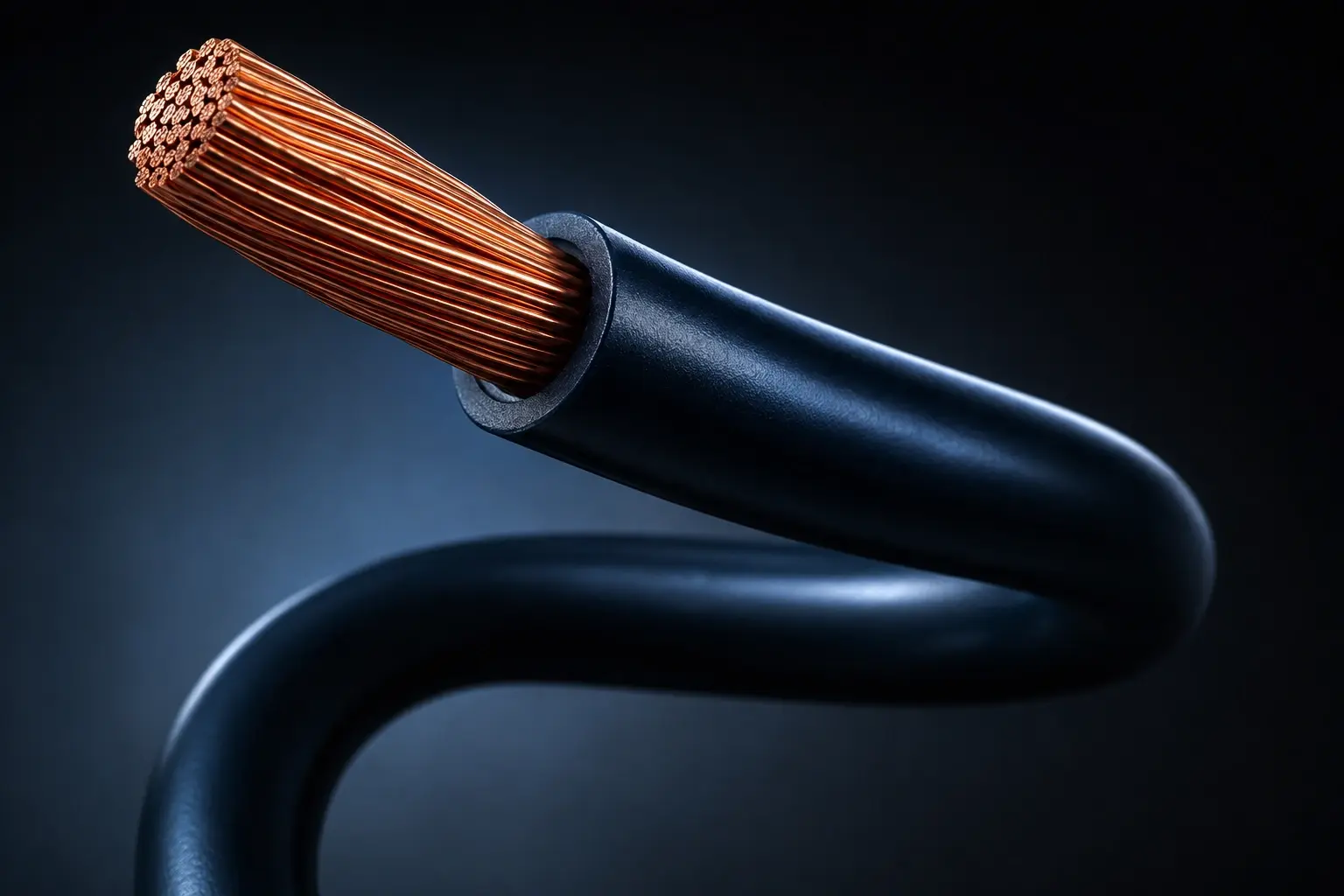

| ساختار هادی | مس آنیل‌شده افشان |
| کلاس هادی | کلاس ۵، انعطاف‌پذیر مطابق IEC 60228 |
| استاندارد هادی | IEC 60228 / ISIRI 3084 |
| جنس عایق | PVC |
| نوع عایق | PVC/C یا TI1، مطابق مشخصات تولید |
| ولتاژ نامی | 450/750 V |
| ضخامت نامی عایق | ۱٫۰ mm |
| قطر خارجی | حدود ۵٫۷ تا ۶٫۸ mm |
| حداکثر مقاومت هادی در ۲۰°C | ۱٫۹۱ Ω/km |
| دمای کار هادی | حداکثر حدود ۷۰°C |
| وزن تقریبی | حدود ۱۲۰ kg/km |
| کد یا designation رایج | H07V-K |
| استاندارد محصول | EN 50525-2-31 / IEC 60227-3 |
| استاندارد ملی مرتبط | ISIRI 607-3 |
| رنگ عایق | طبق سفارش و موجودی تولید |
توضیح درباره مقادیر فنی
- مقدار ۱٫۹۱ Ω/km حداکثر مقاومت DC هادی مسی افشان کلاس ۵ برای سطح مقطع ۱۰ میلی‌متر مربع در ۲۰°C است.
- قطر خارجی، وزن و ضخامت عایق ممکن است بسته به کارخانه، تلرانس تولید و رنگ عایق کمی تغییر کند.
- مقدار نهایی باید با دیتاشیت تولیدی و نتایج آزمون همان بچ کنترل شود.
- اگر هادی مسی قلع‌اندود باشد، مقدار مقاومت باید مطابق دیتاشیت همان محصول درج شود.
تفسیر H07V-K
| بخش | مفهوم |
| H | سیم هماهنگ‌شده اروپایی |
| 07 | ولتاژ نامی ۴۵۰/۷۵۰ ولت |
| V | عایق PVC |
| K | هادی افشان انعطاف‌پذیر کلاس ۵ |
بنابراین، عبارت H07V-K 1×10 mm² به سیم تک‌رشته افشان با سطح مقطع نامی ۱۰ میلی‌متر مربع، عایق PVC و ولتاژ نامی ۴۵۰/۷۵۰ ولت اشاره دارد.
استانداردها
این محصول بر اساس استانداردهای زیر معرفی و ارزیابی می‌شود:
- IEC 60228: استاندارد هادی‌های کابل و سیم
- ISIRI 3084: معادل ملی هادی‌های مسی افشان
- IEC 60227-3: سیم‌ها و کابل‌های PVC با ولتاژ نامی تا ۴۵۰/۷۵۰ ولت
- ISIRI 607-3: استاندارد ملی متناظر
- EN 50525-2-31: استاندارد اروپایی رایج برای این رده
یادداشت حقوقی و فنی: درج استاندارد نهایی روی محصول، لیبل، حلقه و دیتاشیت باید با گواهی تولید، پروانه استاندارد و مشخصات واقعی بچ تولیدی تطبیق داشته باشد.
نصب و محل‌های استفاده مناسب سیم افشان 10
این سیم برای استفاده در موارد زیر مناسب است:
- داخل لوله برق و لوله خرطومی
- داخل تابلو برق
- داخل ماشین‌آلات
- مدارهای داخلی تجهیزات
- مسیرهای حفاظت‌شده در ساختمان و صنعت
- نصب در داکت و ترانکینگ بسته
محدودیت استفاده سیم افشان 10
- برای دفن مستقیم در خاک مناسب نیست.
- برای فضای باز بدون حفاظت UV توصیه نمی‌شود.
- در محیط‌های روغنی، شیمیایی یا بسیار مرطوب باید نوع مناسب همان محیط انتخاب شود.
- نصب آزاد و بدون حفاظت روی سینی کابل فقط در صورتی مجاز است که الزامات پروژه و استانداردها تأمین شوند.
هشدار فنی: انتخاب نهایی سطح مقطع سیم باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع سیم‌ها و الزامات مقرراتی پروژه انجام شود. ظرفیت جریان مجاز یک مقدار ثابت برای همه شرایط نصب نیست.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.

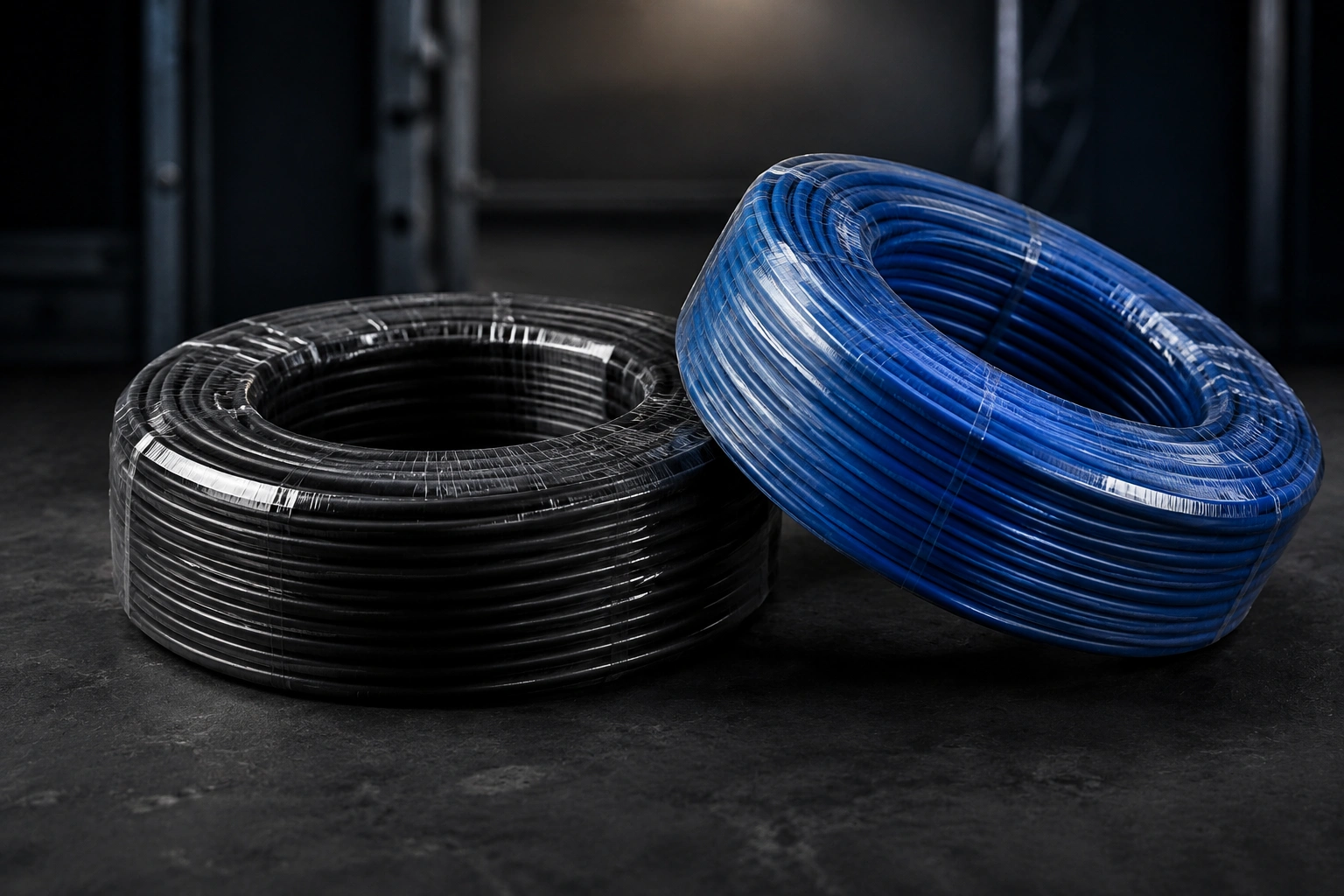

بسته‌بندی
- نوع بسته‌بندی: کلاف یا قرقره
- مقدار: طبق سفارش مشتری
- رنگ: طبق سفارش و موجودی تولید
- طول: طبق سفارش و مشخصات واقعی تولید
- تحویل: همراه با مشخصات فنی، لیبل و اطلاعات بچ تولید
دریافت مشاوره و سفارش سیم افشان 10
برای دریافت اطلاعات زیر با کارشناسان سهند مس ایرانیان تماس بگیرید:
- قیمت روز
- موجودی و رنگ‌بندی
- طول کلاف یا قرقره
- دیتاشیت فنی
- گواهی آزمون
- شرایط فروش عمده
- مشاوره انتخاب سطح مقطع و نوع سیم
نام شرکت: سهند مس ایرانیان
وب‌سایت: www.sahandmesiranian.ir
تلفن واحد فروش: ۰۹۱۴۴۰۵۵۷۱۱
