سیم افشان ۱ میلی‌متر مربع
انعطاف‌پذیر برای مدارهای سبک، فرمان و اتصالات داخلی

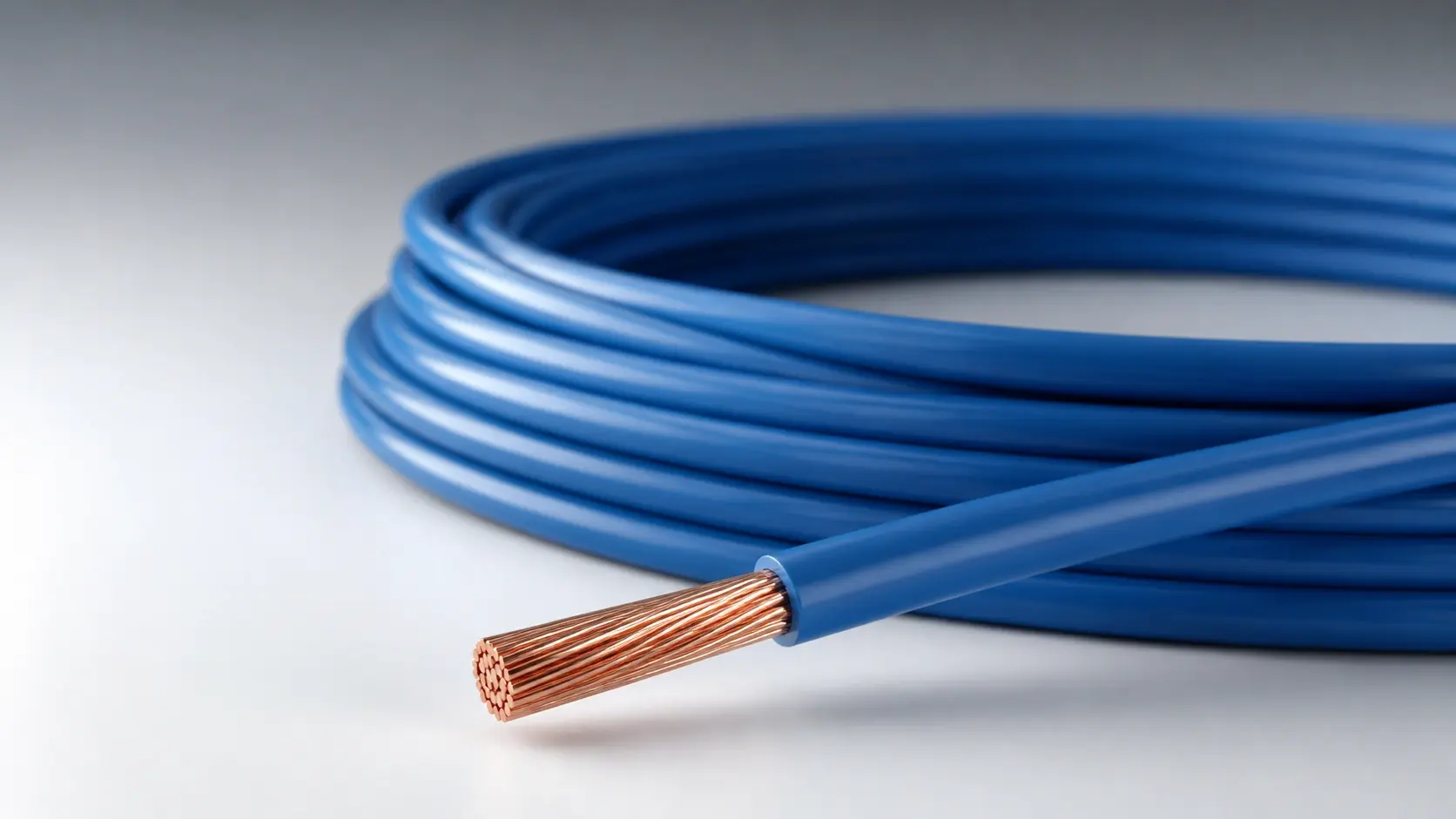

سیم افشان تک‌رشته با هادی مسی آنیل‌شده و عایق PVC، مناسب برای سیم‌کشی داخلی تابلوهای برق، تجهیزات الکتریکی، مدارهای فرمان و اتصالات روشنایی سبک.
معرفی و کاربرد
سیم افشان ۱ میلی‌متر مربع با هادی مسی آنیل‌شده و ساختار چندرشته‌ای کلاس ۵، برای کاربردهایی طراحی شده است که انعطاف‌پذیری، نصب آسان، اشغال فضای کم و سیم‌کشی مرتب اهمیت دارد.
این سیم در مدارهای فرمان، اتصالات داخلی تابلوها، تجهیزات الکتریکی، ماشین‌آلات و مدارهای روشنایی سبک استفاده می‌شود.
کاربردهای پیشنهادی
مدارهای فرمان و کنترل
مناسب برای:
- سیم‌کشی مدارهای کنترلی و فرمان
- مدارهای داخلی تجهیزات کنترلی
- اتصال سنسورها، شستی‌ها و تجهیزات فرمان

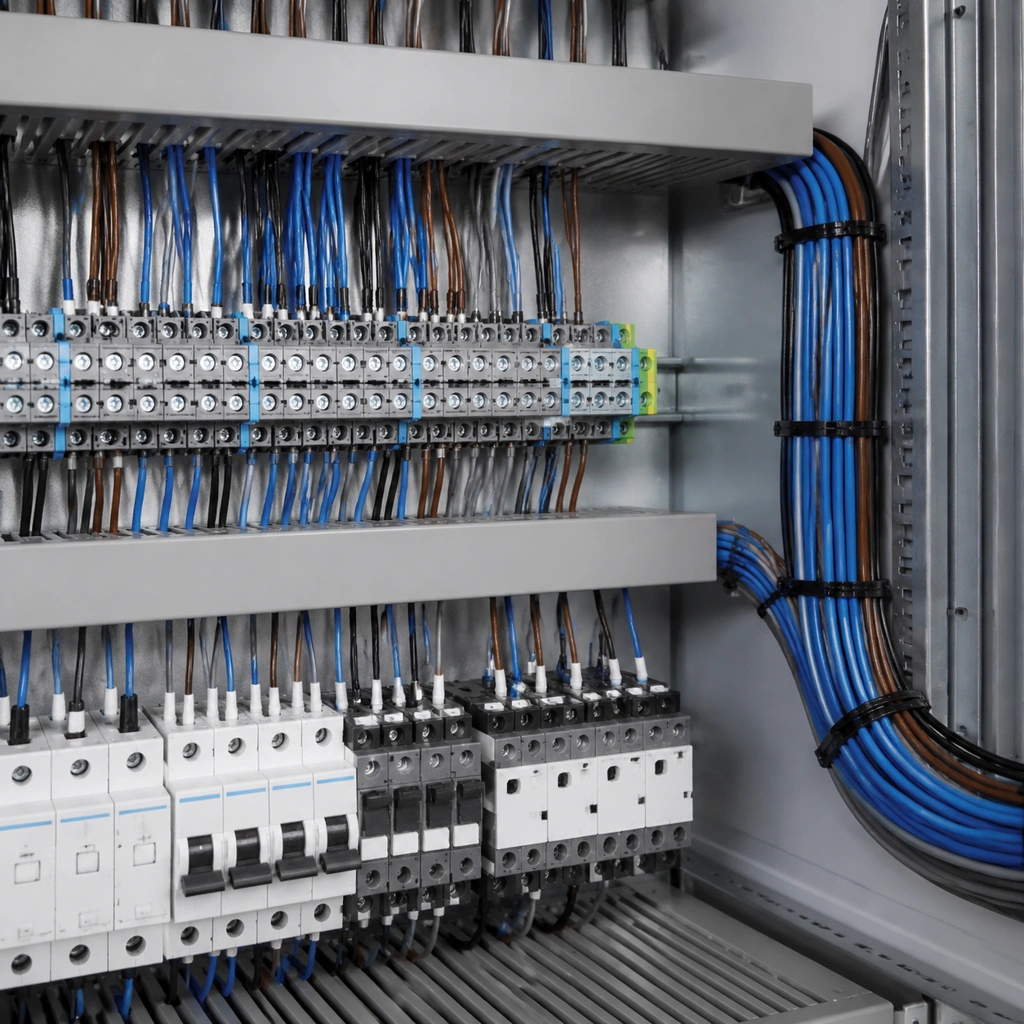

- سیم‌کشی داخلی تابلوهای برق
روشنایی سبک و اتصالات داخلی
مناسب برای:
- اتصالات داخلی مدارهای روشنایی سبک
- سیم‌کشی داخلی تجهیزات الکتریکی
- اتصال قطعات و ترمینال‌های داخلی
- کاربردهایی که انعطاف‌پذیری سیم اهمیت دارد
تابلوهای برق و ماشین‌آلات
مناسب برای:
- سیم‌کشی مرتب و انعطاف‌پذیر داخل تابلو
- اتصالات داخلی ماشین‌آلات
- سیم‌کشی تجهیزات صنعتی و کنترلی
- مسیرهای دارای خم و جابه‌جایی محدود هنگام نصب
هشدار فنی: انتخاب نهایی سطح مقطع سیم باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط، تجمع سیم‌ها و الزامات مقرراتی پروژه انجام شود. ظرفیت جریان مجاز یک مقدار ثابت برای همه شرایط نصب نیست.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.
مشخصات فنی و استانداردها
content_copy
| مشخصه | مقدار |
| نوع محصول | سیم افشان تک‌رشته، بدون روکش خارجی |
| سطح مقطع نامی | ۱ mm² |
| ساختار هادی | مس آنیل‌شده افشان |
| کلاس هادی | کلاس ۵، انعطاف‌پذیر مطابق IEC 60228 |
| استاندارد هادی | IEC 60228 / ISIRI 3084 |
| جنس عایق | PVC |
| نوع عایق | PVC/C یا TI1، مطابق مشخصات تولید |
| ولتاژ نامی | 300/500 V |
| ضخامت نامی عایق | ۰٫۶ mm |
| قطر خارجی | حدود ۲٫۴ تا ۲٫۸ mm |
| حداکثر مقاومت هادی در ۲۰°C | ۱۹٫۵ Ω/km |
| دمای کار هادی | حداکثر حدود ۷۰°C، مطابق نوع عایق و دیتاشیت محصول |
| وزن تقریبی | حدود ۱۵ kg/km |
| کد یا designation رایج | H05V-K |
| استاندارد محصول | IEC 60227-3 / ISIRI 607-3 |
| کد متداول در برخی کاتالوگ‌ها | 60227 IEC 06 / H05V-K |
| رنگ عایق | طبق سفارش و موجودی تولید |
توضیح درباره مقادیر فنی
- مقدار ۱۹٫۵ Ω/km، حداکثر مقاومت DC هادی مسی افشان کلاس ۵ با سطح مقطع ۱ میلی‌متر مربع در دمای ۲۰ درجه سانتی‌گراد است.
- قطر خارجی و وزن ممکن است بر اساس تلرانس تولید، نوع PVC، رنگ عایق و روش بسته‌بندی تغییر کند.
- مقدار نهایی باید با دیتاشیت محصول و نتایج آزمون همان بچ تولیدی شرکت سهند مس ایرانیان تطبیق داده شود.
- در صورت استفاده از هادی مس قلع‌اندود، مقاومت هادی می‌تواند با مس ساده متفاوت باشد و باید مقدار واقعی در دیتاشیت درج شود.
تفسیر H05V-K
content_copy
| بخش | مفهوم |
| H | سیم یا کابل هماهنگ‌شده اروپایی |
| 05 | ولتاژ نامی ۳۰۰/۵۰۰ ولت |
| V | عایق PVC |
| K | هادی افشان انعطاف‌پذیر کلاس ۵ |
بنابراین، عبارت H05V-K 1×1 mm² به سیم تک‌رشته افشان با سطح مقطع نامی ۱ میلی‌متر مربع، عایق PVC و ولتاژ نامی ۳۰۰/۵۰۰ ولت اشاره دارد.
استانداردها
این محصول از نظر مشخصات عمومی می‌تواند بر اساس استانداردهای زیر تولید یا ارزیابی شود:
- IEC 60228: هادی‌های کابل‌های عایق‌دار
- ISIRI 3084: الزامات هادی‌های کابل و سیم
- IEC 60227-3: سیم‌ها و کابل‌های عایق‌دار PVC با ولتاژ نامی تا ۴۵۰/۷۵۰ ولت
- ISIRI 607-3: معادل ملی مرتبط با IEC 60227-3
- 60227 IEC 06 / H05V-K: طراحی رایج برای سیم افشان انعطاف‌پذیر با ولتاژ ۳۰۰/۵۰۰ ولت
یادداشت حقوقی و فنی: نوع دقیق استاندارد درج‌شده روی محصول، گواهی، حلقه، بسته‌بندی و دیتاشیت باید مطابق پروانه کاربرد علامت استاندارد، مشخصات واقعی تولید و الزامات مشتری تعیین شود. درج هم‌زمان چند استاندارد بدون تطبیق کامل محصول توصیه نمی‌شود.
نصب و محل‌های استفاده مناسب
این سیم برای استفاده در شرایط زیر مناسب است:
- داخل لوله برق
- داخل لوله خرطومی
- داخل تابلو برق
- داخل ماشین‌آلات
- مدارهای داخلی تجهیزات
- سیم‌کشی داخلی سیستم‌های کنترلی
- مسیرهای حفاظت‌شده داخل ساختمان
- نصب زیر گچ، در صورت رعایت الزامات پروژه و استفاده از حفاظت مناسب
محدودیت استفاده
این محصول کابل روکش‌دار خارجی نیست و برای شرایط زیر نباید بدون بررسی فنی و حفاظت مناسب استفاده شود:
- فضای باز
- دفن مستقیم در خاک
- نصب آزاد روی سینی کابل
- نصب آزاد داخل کانال
- محیط‌های در معرض رطوبت، روغن، مواد شیمیایی یا تابش مستقیم خورشید
- مکان‌هایی با خطر ضربه، کشش یا سایش مکانیکی
- کاربردهای متحرک مداوم، مگر اینکه نوع سیم و شرایط حرکت برای آن تأیید شده باشد
بسته‌بندی
- نوع بسته‌بندی: کلاف یا قرقره
- مقدار بسته‌بندی: طبق سفارش مشتری و ظرفیت تولید
- رنگ: طبق سفارش و موجودی تولید
- طول کلاف یا قرقره: طبق سفارش و مشخصات واقعی محصول
- نحوه تحویل: مطابق توافق فروش و شرایط بسته‌بندی شرکت
مقدار، رنگ، طول، وزن و نوع بسته‌بندی نهایی باید هنگام ثبت سفارش تأیید شود.
دریافت مشاوره و سفارش سیم افشان سایز 1
برای دریافت اطلاعات زیر با کارشناسان سهند مس ایرانیان تماس بگیرید:
- قیمت روز
- موجودی و رنگ‌بندی
- طول کلاف یا قرقره
- دیتاشیت فنی
- گواهی آزمون
- شرایط فروش عمده
- مشاوره انتخاب سطح مقطع و نوع سیم
نام شرکت: سهند مس ایرانیان
وب‌سایت: www.sahandmesiranian.ir
تلفن واحد فروش: ۰۹۱۴۴۰۵۵۷۱۱
