سیم افشان ۰٫۵ میلی‌متر مربع
انعطاف‌پذیر برای مدارهای سبک، فرمان و اتصالات داخلی

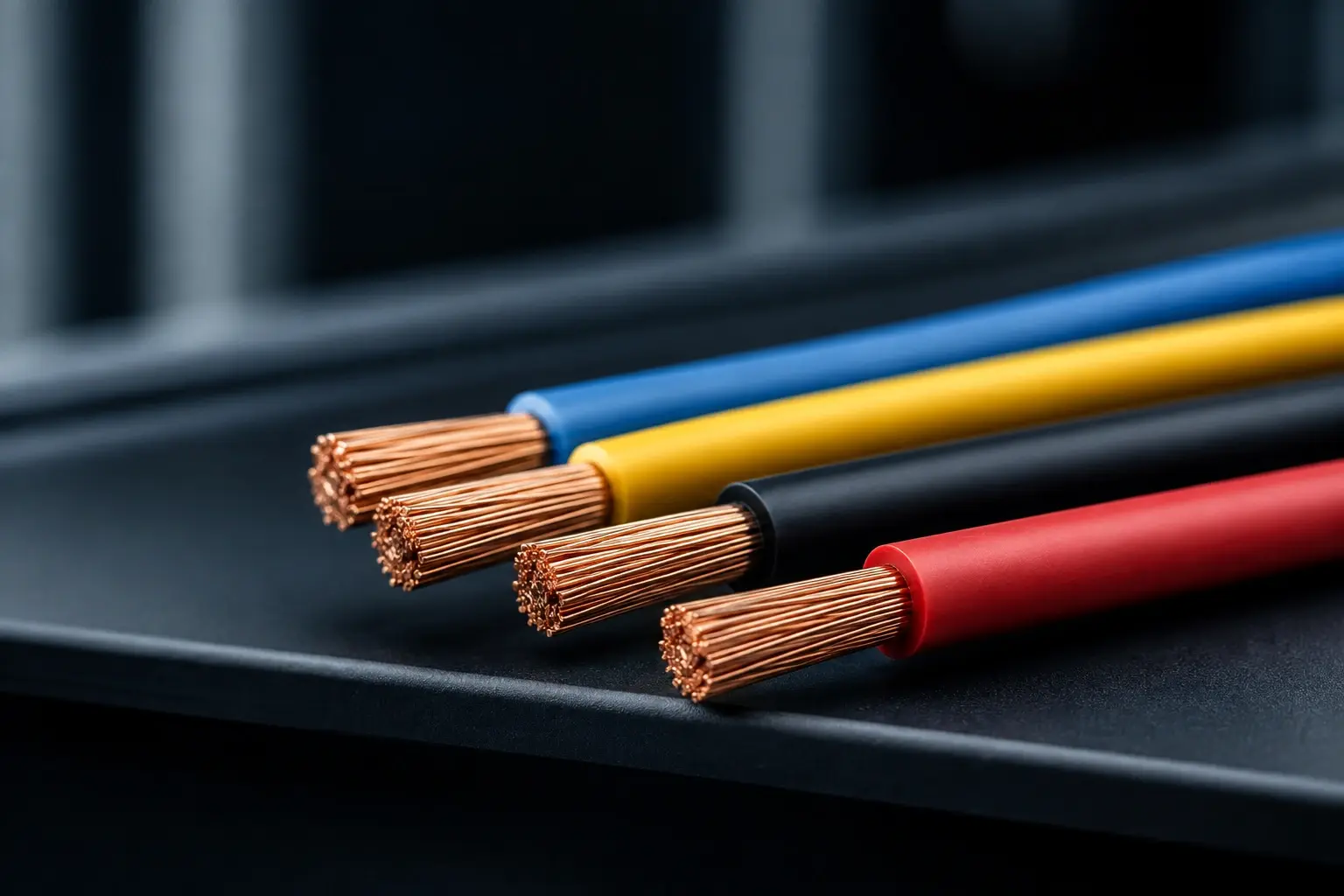

سیم افشان تک‌رشته با هادی مسی آنیل‌شده و عایق PVC
سطح مقطع نامی: 0.5 mm²
ولتاژ نامی: 300/500 V
معرفی و کاربرد سیم افشان 0.5
سیم افشان ۰٫۵ میلی‌متر مربع با هادی مسی آنیل‌شده و ساختار چندرشته‌ای، برای کاربردهایی طراحی شده است که انعطاف‌پذیری، نصب آسان و اشغال فضای کم اهمیت دارد. این سیم در مدارهای فرمان، روشنایی سبک، اتصالات داخلی تابلوها و تجهیزات الکتریکی کاربرد دارد.
کاربردهای پیشنهادی سیم افشان 0.5
مدار فرمانروشنایی سبکمناسب برای سیم‌کشی مدارهای کنترلی و فرمانمناسب برای اتصالات روشنایی سبک و داخلی

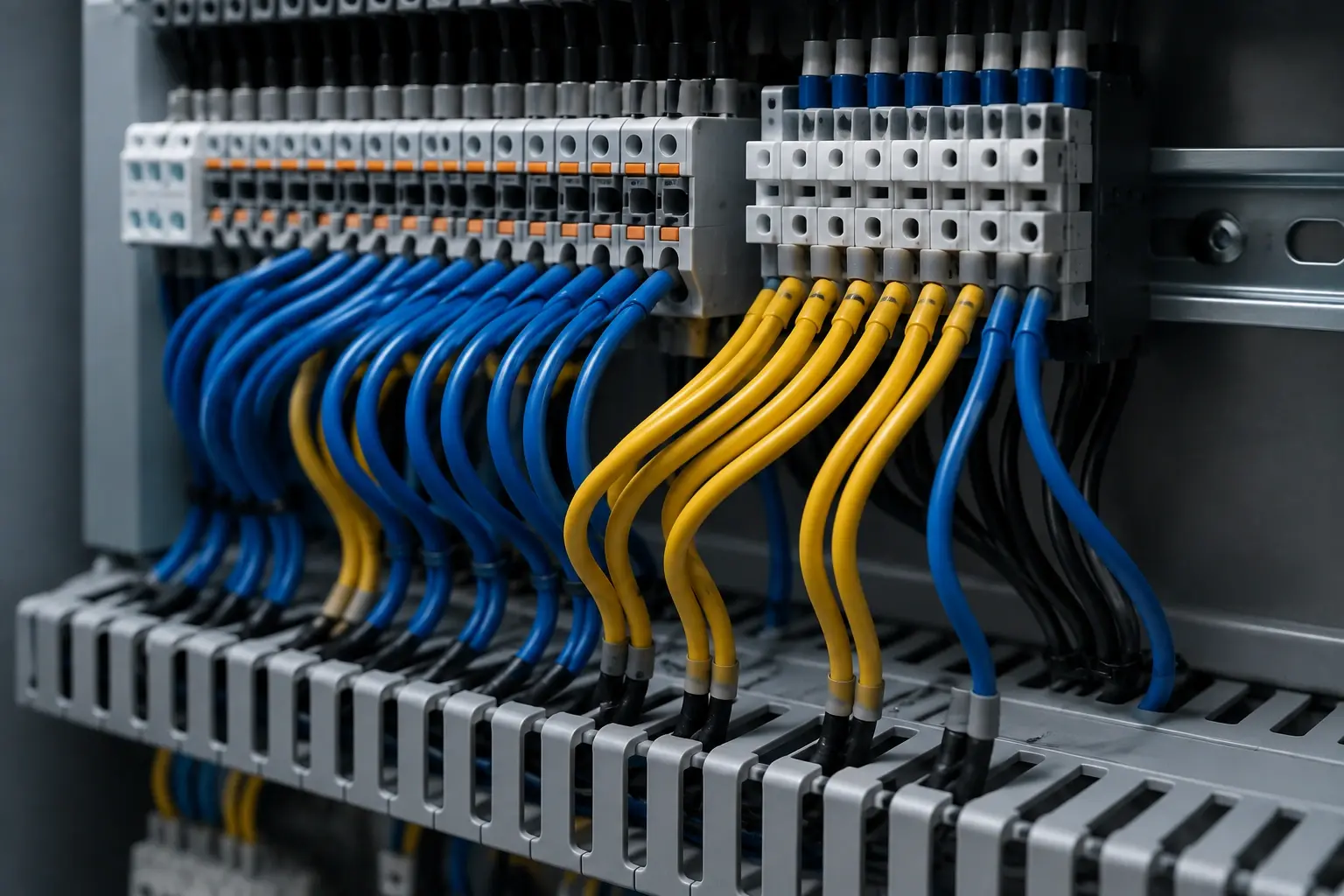

سیم‌کشی داخلی تجهیزاتتابلوهای برق و ماشین‌آلات مناسب برای اتصالات داخلی تجهیزات الکتریکی مناسب برای سیم‌کشی مرتب و انعطاف‌پذیر داخل تابلوها و ماشین‌آلات.
هشدار فنی: انتخاب نهایی سطح مقطع باید براساس جریان، طول مسیر، افت ولتاژ، روش نصب، دمای محیط و مقررات پروژه انجام شود.
برای راحتی کار محاسبه گر سیم و کابل سایت بصورت رایگان در اختیار شما میباشد.
مشخصات فنی و استانداردهای سیم افشان 0.5
| مشخصه | مقدار |
| نوع محصول | سیم افشان تک‌رشته بدون روکش خارجی |
| سطح مقطع نامی | ۰٫۵ mm² |
| هادی | مس آنیل‌شده افشان، کلاس ۵ |
| استاندارد هادی | IEC 60228 / ISIRI 3084 |
| عایق | PVC نوع PVC/C یا TI1، مطابق مشخصات تولید |
| ولتاژ نامی | 300/500 V |
| ضخامت نامی عایق | ۰٫۶ mm |
| قطر خارجی متوسط | حدود ۲٫۱ تا ۲٫۵ mm، قابل تأیید با دیتاشیت تولید |
| حداکثر مقاومت هادی در ۲۰°C | حداکثر ۳۹ Ω/km برای هادی مسی ساده کلاس ۵ |
| دمای کار هادی | حداکثر ۷۰+ °C |
| دمای نصب انعطاف‌پذیر | مطابق دیتاشیت تولید؛ معمولاً حدود ۵- تا ۷۰+ °C |
| طراحی رایج | H05V-K |
| استاندارد محصول | ISIRI 607-3 / IEC 60227-3 |
| استاندارد جایگزین قابل درج | برای بعضی اسناد فنی، ISIRI 607-06 / IEC 60227-6 نیز ممکن است درج شود |
تفسیر H05V-K
- H: سیم هماهنگ‌شده اروپایی
- 05: ولتاژ 300/500 V
- V: عایق PVC
- K: هادی افشان انعطاف‌پذیر کلاس 5
یادداشت حقوقی و فنی: مقادیر قطر، مقاومت، وزن، رنگ، طول کلاف و گواهی نهایی باید با دیتاشیت و نتایج آزمون همان بچ تولیدی شرکت تطبیق داده شوند. ظرفیت جریان مجاز مقدار ثابت محصول نیست و به روش نصب و شرایط پروژه وابسته است.
محل‌های نصب مناسب سیم افشان 0.5
- داخل لوله
- داخل لوله خرطومی
- زیر گچ
- تابلو برق
- ماشین‌آلات
- مدارهای داخلی تجهیزات
محدودیت استفاده سیم افشان 0.5
برای فضای باز، دفن مستقیم، نصب آزاد روی سینی کابل یا کانال بدون حفاظت مناسب استفاده نشود؛ این محصول کابل روکش‌دار نیست.

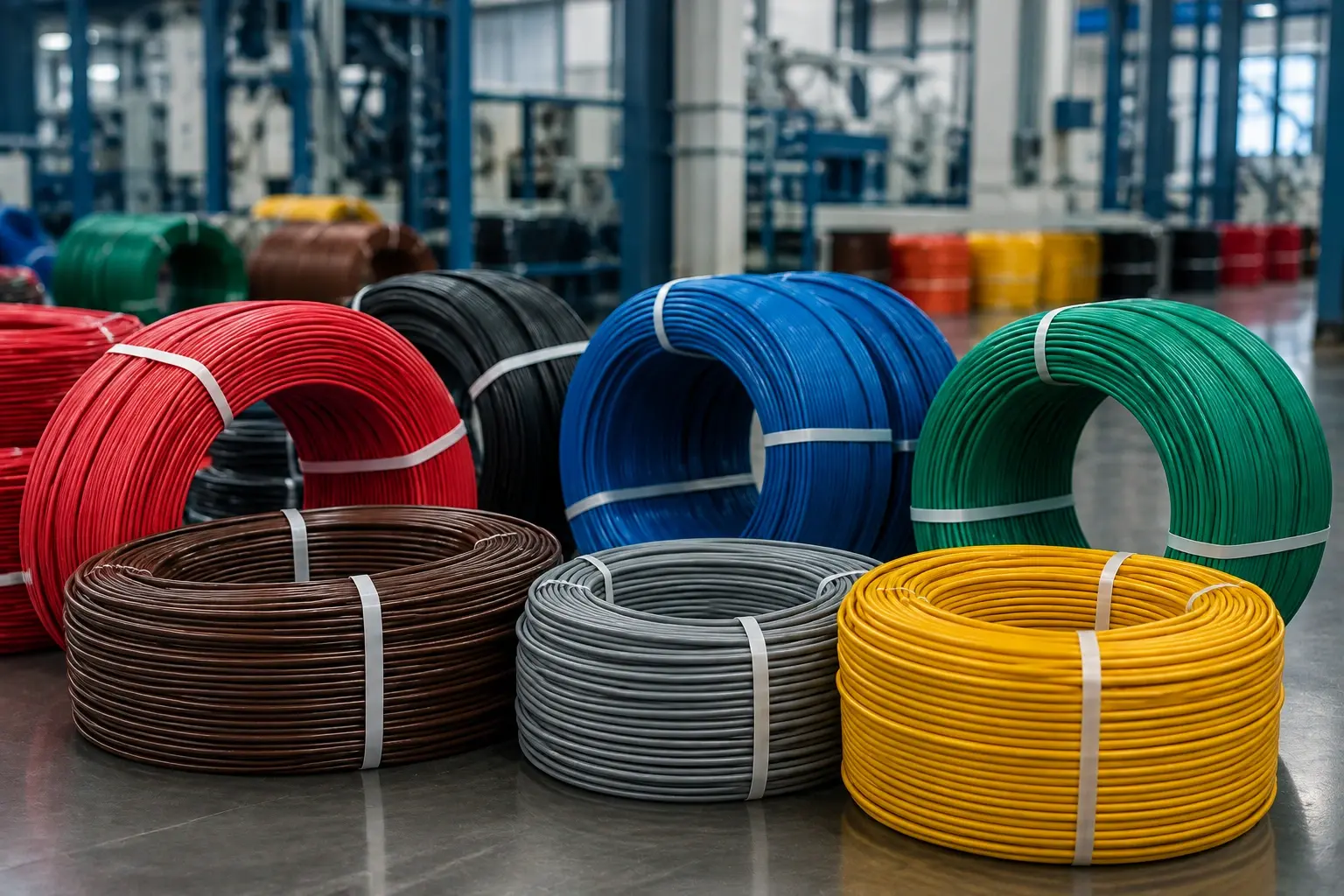

بسته‌بندی
نوع بسته‌بندی: کلاف / قرقره
مقدار: طبق سفارش و مشخصات واقعی شرکت
رنگ: طبق سفارش و موجودی تولید
مقدار، رنگ، طول و نوع بسته‌بندی نهایی باید طبق دیتاشیت تولید و سفارش مشتری تأیید شود.
دریافت مشاوره و سفارش سیم افشان سایز 0.5
برای دریافت اطلاعات زیر با کارشناسان سهند مس ایرانیان تماس بگیرید:
- قیمت روز
- موجودی و رنگ‌بندی
- طول کلاف یا قرقره
- دیتاشیت فنی
- گواهی آزمون
- شرایط فروش عمده
- مشاوره انتخاب سطح مقطع و نوع سیم
